2718-652ПанельПо схеме: 1 шт. · Upper - right w/decals; side · inc. 2-3 ;

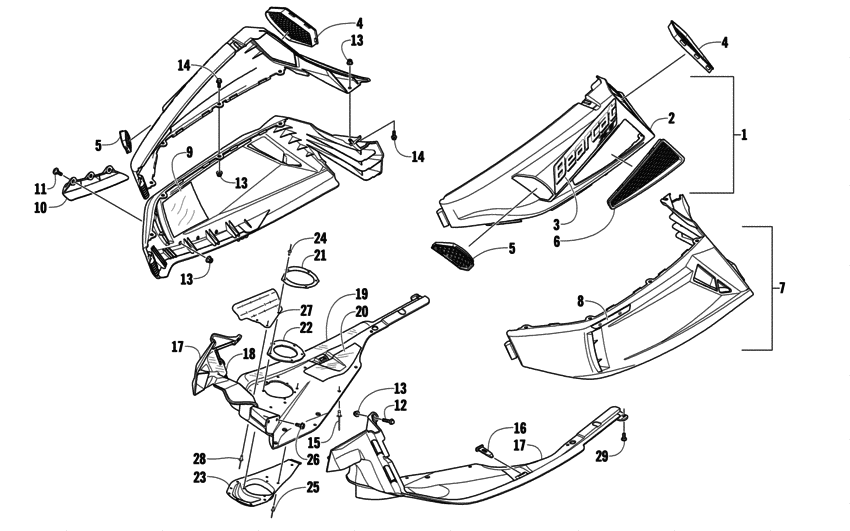

Схема узла
29 позиций · 37 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуБоковые панели & Нижние подкрылки
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
2718-653ПанельПо схеме: 1 шт. · Upper - left w/decals; side · inc. 2-3 ;
4706-279ПанельПо схеме: 1 шт. · Upper - left w/o decals; side
5606-614ПанельПо схеме: 1 шт. · Upper - right w/o decals; side
8611-534НаклейкаПо схеме: 1 шт. · Right; upper side panel
8611-535НаклейкаПо схеме: 1 шт. · Left; upper side panel
4606-650VentПо схеме: 1 шт. · Rear - right; upper side panel
4606-651VentПо схеме: 1 шт. · Rear - left; upper side panel
4606-662VentПо схеме: 1 шт. · Right; upper side panel
4606-663VentПо схеме: 1 шт. · Left; upper side panel
5606-185VentПо схеме: 1 шт. · Center - left; upper side panel
2718-532ПанельПо схеме: 1 шт. · Lower - right; side · inc. 8-9 ;
2718-533ПанельПо схеме: 1 шт. · Lower - left; side · inc. 8 ;
8611-181НаклейкаПо схеме: 2 шт. · Reflector
5606-548FoilПо схеме: 1 шт. · Right; protective
5606-404DeflectorПо схеме: 1 шт. · Exhaust
0423-355БолтПо схеме: 3 шт. · Shoulder
8408-635БолтПо схеме: 2 шт. · Machine
8427-602ГайкаПо схеме: 14 шт.
8408-620БолтПо схеме: 9 шт. · Cap
8476-620БолтПо схеме: 9 шт. · Cap
8061-708RivetПо схеме: 7 шт.
4606-926ХомутПо схеме: 2 шт. · Hold-down
3706-706PlateПо схеме: 1 шт. · Right; skid
4706-073PlateПо схеме: 1 шт. · Left; skid
4606-982FoilПо схеме: 1 шт. · Right; skid plate hinge
4606-798FoilПо схеме: 1 шт. · Protective
4606-797FoilПо схеме: 1 шт. · Protective
1712-348PlateПо схеме: 1 шт. · Outlet; exhaust
2612-287SealПо схеме: 1 шт. · Outlet; exhaust
1712-501ЭкранПо схеме: 1 шт. · Exhaust outlet; heat
8060-510RivetПо схеме: 3 шт.
0623-778RivetПо схеме: 7 шт.
0623-966БолтПо схеме: 4 шт. · Self-tapping
2612-268ЭкранПо схеме: 1 шт. · Heat
8061-508RivetПо схеме: 2 шт.
0423-538БолтПо схеме: 2 шт. · Self-tapping
