0745-351MotorПо схеме: 1 шт. · Starter · inc. 2-4 ;

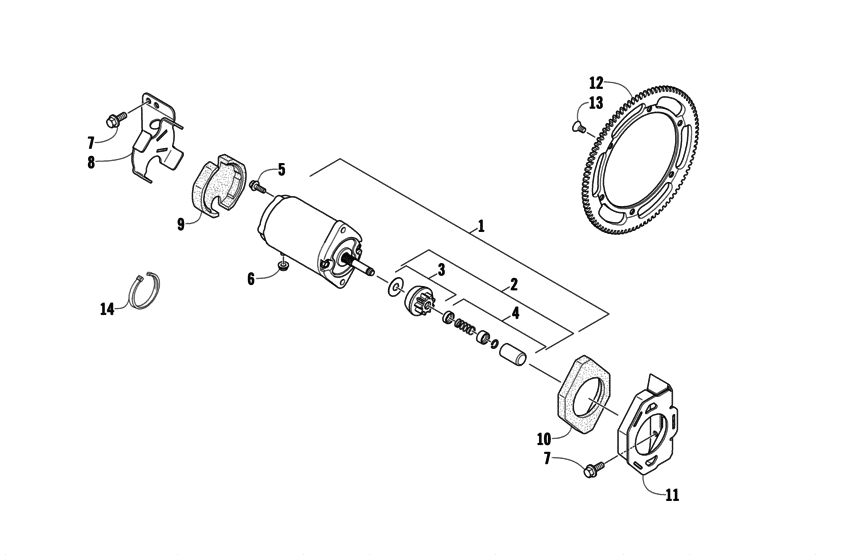

Схема узла
14 позиций · 17 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЭлектростартер (STARTER MOTOR ASSEMBLY)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
0745-395Motor,starter-570 s/p-assyПо схеме: 1 шт. · inc. 2-4 ;
0745-434Arctic Cat Electric Start Update Kit - 2008-2013 570По схеме: 1 шт. · inc. 2-4 ;
0745-224Kit, Pinion Drive AssemblyПо схеме: 1 шт. · Pinion drive assembly · inc. 3-4 ;
0637-265KitПо схеме: 1 шт. · Pinion drive
0645-186KitПо схеме: 1 шт. · Pinion; stopper
0623-892БолтПо схеме: 1 шт. · Self-tapping
8427-602ГайкаПо схеме: 1 шт.
1623-553БолтПо схеме: 4 шт. · Cap
0745-334BracketПо схеме: 1 шт. · Right; mounting
0645-568IsolatorПо схеме: 1 шт. · Right; starter mounting
0645-569IsolatorПо схеме: 1 шт. · Left; starter mounting
0745-335BracketПо схеме: 1 шт. · Left; mounting
0645-367Ring gearПо схеме: 1 шт.
0745-402Ring, gearПо схеме: 1 шт.
1623-128БолтПо схеме: 6 шт. · Machine
0123-903Рулевая тягаПо схеме: 1 шт. · Cable
