1670-846Complete carburetor assemblyПо схеме: 1 шт.

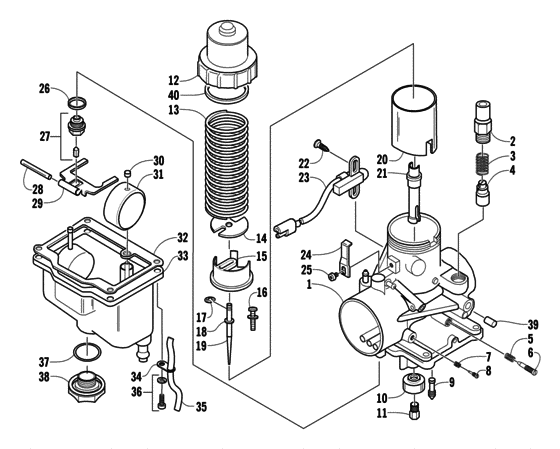

Схема узла
39 позиций · 42 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКарбюратор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
6505-188CapПо схеме: 1 шт. · Starter plunger
6505-033ПружинаПо схеме: 1 шт. · Plunger
6505-035ПлунжерПо схеме: 1 шт. · Starter
6505-021ПружинаПо схеме: 1 шт.
6505-022БолтПо схеме: 1 шт. · Throttle stop
6505-020ПружинаПо схеме: 1 шт. · Air screw
6505-019ScrewПо схеме: 1 шт.
6505-047JetПо схеме: 1 шт. · No. 40; pilot
6505-029Pilot jet no. 35По схеме: 1 шт. · Over 6,000 ft Alt. ;
6505-620RingПо схеме: 1 шт. · Baffle
6505-137JetПо схеме: 1 шт. · No. 220; main · Alternate Carburetor Parts on page;
6505-558ВерхПо схеме: 1 шт. · Mixing body
6506-393ПружинаПо схеме: 1 шт. · Piston valve
6505-630PlateПо схеме: 1 шт.
0770-037БлокПо схеме: 1 шт. · Magnet
6505-559БолтПо схеме: 1 шт. · W/washer
6505-610E-ringПо схеме: 1 шт.
6505-437ШайбаПо схеме: 1 шт. · E-ring
6506-408Jet needle 6ce25-3По схеме: 1 шт.
6505-561Piston valve ca 3.0По схеме: 1 шт.
6506-407Needle jet p-4mПо схеме: 1 шт.
0623-137БолтПо схеме: 2 шт.
0630-076SwitchПо схеме: 1 шт. · Carburetor; magnetic
0630-257Switch,magnetic carb assy(normally closeПо схеме: 1 шт.
6505-186PlateПо схеме: 1 шт.
6505-036БолтПо схеме: 1 шт. · Spring washer
6505-024ШайбаПо схеме: 1 шт. · Valve seat
6505-160КлапанПо схеме: 1 шт.
6505-153PinПо схеме: 1 шт.
6505-027ПлатаПо схеме: 1 шт. · Float
6505-010CapПо схеме: 2 шт.
6505-009ПоплавокПо схеме: 2 шт.
6505-030ПрокладкаПо схеме: 1 шт.
6505-632Поплавок камерыПо схеме: 1 шт.
6505-608PlateПо схеме: 2 шт. · Hose
6505-624ПатрубокПо схеме: 2 шт.
6505-014БолтПо схеме: 4 шт. · Spring washer
6505-622PackingПо схеме: 1 шт. · O-ring
6505-617PlugПо схеме: 1 шт. · Drain
6505-569CapПо схеме: 1 шт.
6505-607Кольцо уплотнительноеПо схеме: 1 шт.
