1707-226ChassisПо схеме: 1 шт. · Assembly · inc. 2-3 and four No. 4 ;

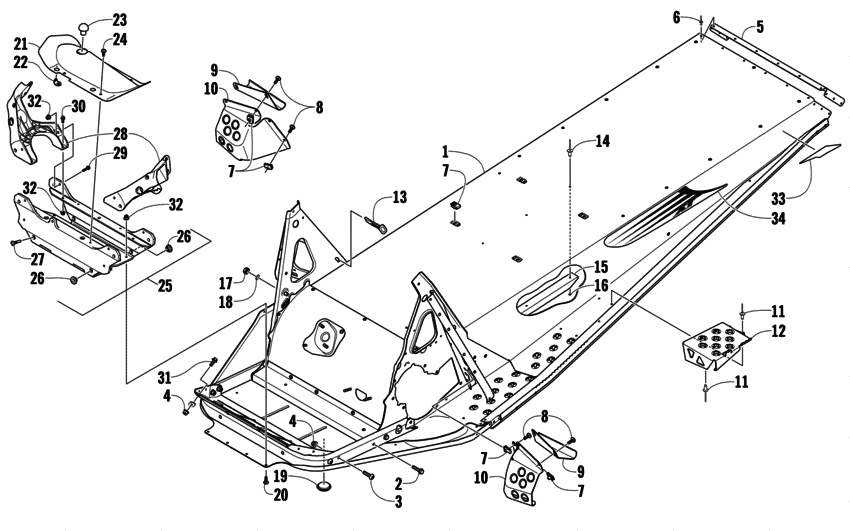

Схема узла
34 позиции · 42 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРама
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
1623-428БолтПо схеме: 4 шт. · Cap
8476-835БолтПо схеме: 4 шт. · Machine
8427-802ГайкаПо схеме: 8 шт. · Lock
5606-515End capПо схеме: 1 шт. · Tunnel
8060-682RivetПо схеме: 12 шт.
0423-577ClipПо схеме: 16 шт. · U-nut
8471-616БолтПо схеме: 12 шт. · Cap
3606-920BracketПо схеме: 1 шт. · Right; toe hook
3606-921BracketПо схеме: 1 шт. · Left; toe hook
3606-710ЭкранПо схеме: 1 шт. · Right; toe
3606-711ЭкранПо схеме: 1 шт. · Left; toe
8060-686RivetПо схеме: 8 шт.
5606-580FootrestПо схеме: 1 шт. · Right; passenger
5606-581FootrestПо схеме: 1 шт. · Left; passenger
4606-454ХомутПо схеме: 1 шт. · Right; hold-down
4606-455Ременная лента кабельПо схеме: 1 шт. · Left; hold-down
8060-510RivetПо схеме: 3 шт.
4706-508WearstripПо схеме: 1 шт. · Tunnel
0123-149ШайбаПо схеме: 3 шт.
0623-038Nut w/washerПо схеме: 1 шт.
8053-212ШайбаПо схеме: 1 шт. · Lock
1623-625PlugПо схеме: 4 шт.
8476-620БолтПо схеме: 4 шт. · Cap
4706-300Close-offПо схеме: 1 шт. · Front end
4606-770ШАЙБА ПЛАТЫПо схеме: 1 шт. · Exhaust pipe; mounting
0612-111Bumper, RubberПо схеме: 1 шт.
8476-616БолтПо схеме: 4 шт. · Cap
1707-170BracketПо схеме: 1 шт. · Front suspension; mounting · inc. 26-27 ;
0605-763ВтулкаПо схеме: 4 шт.
1623-443БолтПо схеме: 2 шт. · Ribbed
0607-806FrameПо схеме: 1 шт. · Shock - right; mounting
0607-807FrameПо схеме: 1 шт. · Shock - left; mounting
8408-625БолтПо схеме: 4 шт. · Cap
8408-620БолтПо схеме: 4 шт. · Cap
8476-620БолтПо схеме: 4 шт. · Cap
8408-820БолтПо схеме: 4 шт. · Cap
8427-602ГайкаПо схеме: 11 шт.
6611-688НаклейкаПо схеме: 1 шт. · Right; reflector
6611-689НаклейкаПо схеме: 1 шт. · Left; reflector
8611-536НаклейкаПо схеме: 1 шт. · Right; tunnel
8611-537НаклейкаПо схеме: 1 шт. · Left; tunnel
