8408-840БолтПо схеме: 4 шт. · Cap

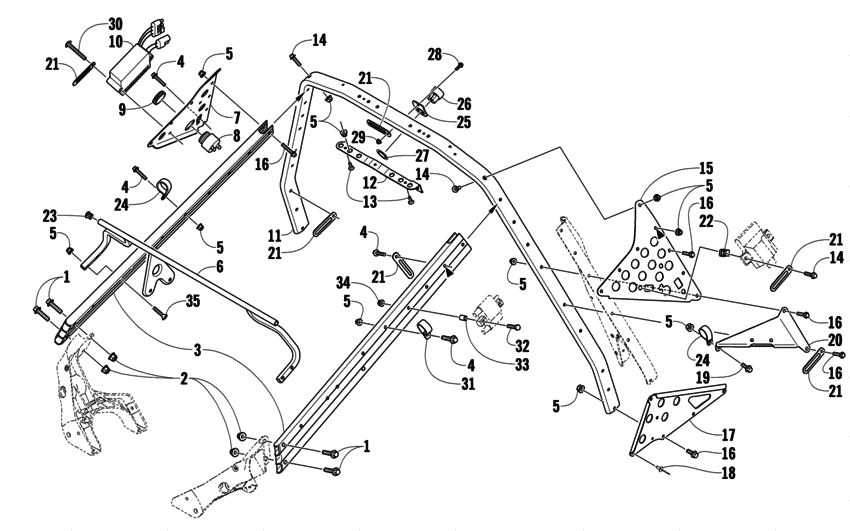

Схема узла
35 позиций · 40 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРулевой кронштейн
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8427-802ГайкаПо схеме: 4 шт. · Lock
0607-919FrameПо схеме: 2 шт. · Front; upper
8408-635БолтПо схеме: 8 шт. · Machine
8427-602ГайкаПо схеме: 40 шт.
4706-255BracketПо схеме: 1 шт. · Headlight; support
0607-922Кронштеин радиатораПо схеме: 1 шт. · Right; steering support
0630-243Сигнал тревогиПо схеме: 1 шт. · Reverse · inc. 9 ;
0630-017RingПо схеме: 1 шт. · Rev alarm; retaining
0630-230РегуляторПо схеме: 1 шт. · Rectifier
0630-321Regulator/rectifierПо схеме: 1 шт.
0605-964SupportПо схеме: 1 шт. · Assembly; steering
5606-137PlateПо схеме: 1 шт. · Nut
0623-574БолтПо схеме: 2 шт. · Self-tapping
8408-625БолтПо схеме: 4 шт. · Cap
0607-809Кронштеин радиатораПо схеме: 1 шт. · Left; steering support
8408-630БолтПо схеме: 17 шт. · Cap
3606-744BracketПо схеме: 1 шт. · Right; footrest
3606-745BracketПо схеме: 1 шт. · Left; footrest
8060-686RivetПо схеме: 4 шт.
8408-620БолтПо схеме: 1 шт. · Cap
8476-620БолтПо схеме: 1 шт. · Cap
4606-908BracketПо схеме: 1 шт. · Belt guard; support
3002-964ClampПо схеме: 6 шт. · Wire
1623-984Clamp,wire - 76.14mm lg w/6.25 holeПо схеме: 6 шт.
0423-577ClipПо схеме: 2 шт. · U-nut
0623-562PlugПо схеме: 2 шт. · Hole · Optional;
1623-722ClampПо схеме: 2 шт. · Cable
0605-267BracketПо схеме: 1 шт. · Recoil bushing
0116-469ВтулкаПо схеме: 1 шт. · Recoil
0123-579ГайкаПо схеме: 1 шт. · Push
1623-841ГайкаПо схеме: 1 шт. · Push
8408-516БолтПо схеме: 1 шт. · Cap
8427-502ГайкаПо схеме: 1 шт. · Lock
8476-650БолтПо схеме: 2 шт. · Cap
1623-675ClampПо схеме: 1 шт. · Cable
8402-560БолтПо схеме: 2 шт. · Cap
1623-612Кольцо/шайбаПо схеме: 2 шт.
8427-502ГайкаПо схеме: 2 шт. · Lock
1623-776БолтПо схеме: 4 шт. · Machine
