1704-796Complete skid frame assemblyПо схеме: 1 шт.

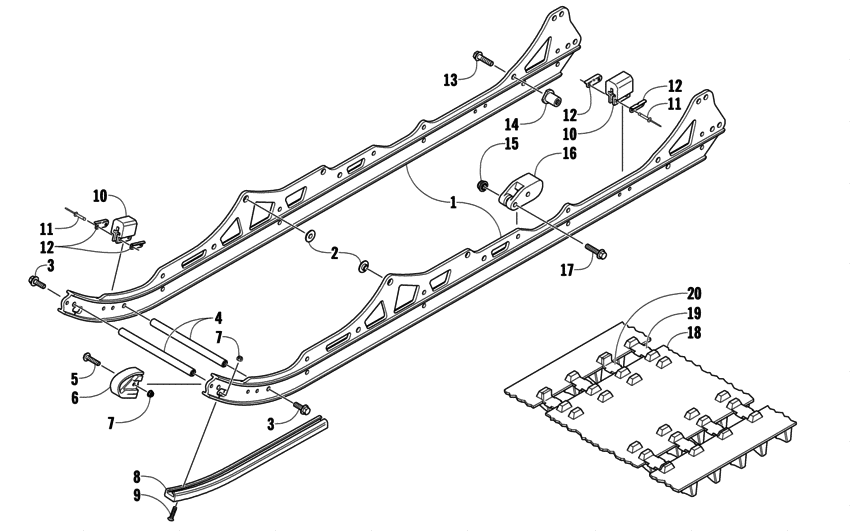

Схема узла
20 позиций · 24 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуСклизы & Рельсы & Гусеница
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
3604-457RailПо схеме: 2 шт. · Formed
3604-266ВставкаПо схеме: 2 шт. · Rail
8408-831БолтПо схеме: 4 шт. · Cap
3604-425AxleПо схеме: 2 шт.
8476-625БолтПо схеме: 2 шт. · Cap
3604-003End capПо схеме: 2 шт. · Slide rail
8427-602ГайкаПо схеме: 4 шт.
3604-424WearstripПо схеме: 2 шт. · Slide rail
2604-799WearstripПо схеме: 2 шт. · Slide rail
8474-625БолтПо схеме: 2 шт. · Machine
0604-918Демпфер (ограничитель хода) задней подвескиПо схеме: 4 шт. · Shock
8060-633RivetПо схеме: 8 шт.
0604-967BracketПо схеме: 8 шт. · Retaining
8408-031БолтПо схеме: 2 шт. · Cap
3604-275AxleПо схеме: 2 шт. · Powder metal
3604-979AXLE,OFFSET ARM-M10По схеме: 2 шт.
8427-802ГайкаПо схеме: 2 шт. · Lock
1604-413БлокПо схеме: 2 шт. · Spring tension
8408-850БолтПо схеме: 2 шт. · Cap
1602-869ГусеницаПо схеме: 1 шт. · inc. 19-20 ;
1602-899ClipПо схеме: 62 шт. · Guide
2602-383Clip, guideПо схеме: 62 шт.
2602-037ClipПо схеме: 62 шт. · Guide
