1604-952CapПо схеме: 4 шт. · Idler wheel

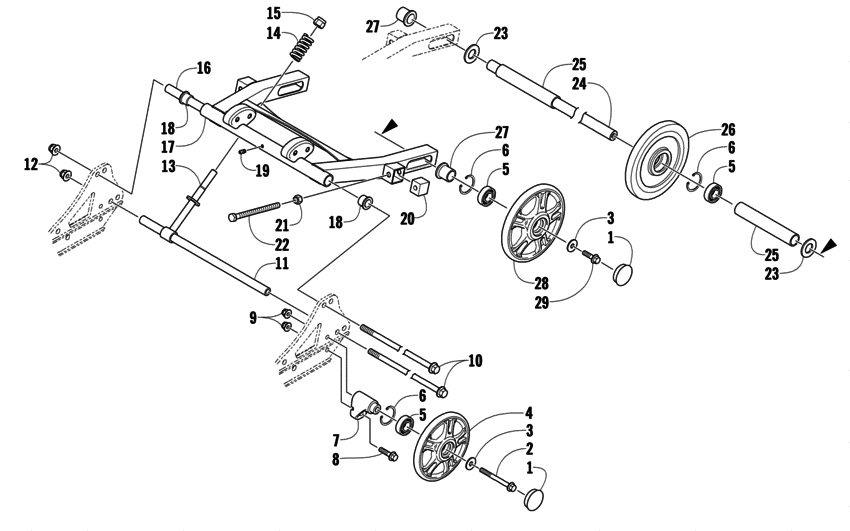

Схема узла
29 позиций · 31 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска & Катки
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8408-880БолтПо схеме: 2 шт. · Cap
8450-133ШайбаПо схеме: 4 шт.
3604-454КолесоПо схеме: 2 шт. · Idler · inc. 5-6 ;
3604-033BearingПо схеме: 5 шт. · Wheel
0623-946RingПо схеме: 5 шт. · Retaining
3604-004БлокПо схеме: 2 шт. · Idler wheel; mounting
8408-835БолтПо схеме: 2 шт. · Cap
8427-802ГайкаПо схеме: 4 шт. · Lock
1623-756БолтПо схеме: 2 шт. · Cap
2623-078Болт рычагаПо схеме: 2 шт.
3604-463AxleПо схеме: 1 шт.
8427-002ГайкаПо схеме: 2 шт. · Lock
1704-784RodПо схеме: 2 шт. · Adjuster
1704-785ПружинаПо схеме: 2 шт.
8422-202ГайкаПо схеме: 2 шт. · Front; engine mount
1623-965Nut,hex-thk nyl m12x1.25 cl8 zПо схеме: 2 шт.
3604-429AxleПо схеме: 1 шт.
1704-782ПлатаПо схеме: 1 шт. · Swing · inc. 18-19 ;
0104-386ВтулкаПо схеме: 2 шт.
1623-010FittingПо схеме: 1 шт. · Grease
3604-427РегуляторПо схеме: 2 шт. · Track
8042-486ГайкаПо схеме: 2 шт.
0623-123БолтПо схеме: 2 шт. · Cap
0623-921ШайбаПо схеме: 2 шт.
3604-450AxleПо схеме: 1 шт. · Rear wheel
3604-451Кольцо/шайбаПо схеме: 2 шт.
3604-049КолесоПо схеме: 1 шт. · Idler · inc. 5-6 ;
3604-452Кольцо/шайбаПо схеме: 2 шт.
3604-455КолесоПо схеме: 2 шт. · Idler · inc. 5-6 ;
8408-831БолтПо схеме: 2 шт. · Cap
