1704-776ПлатаПо схеме: 1 шт. · Idler · inc. 2 and one No. 3 ;

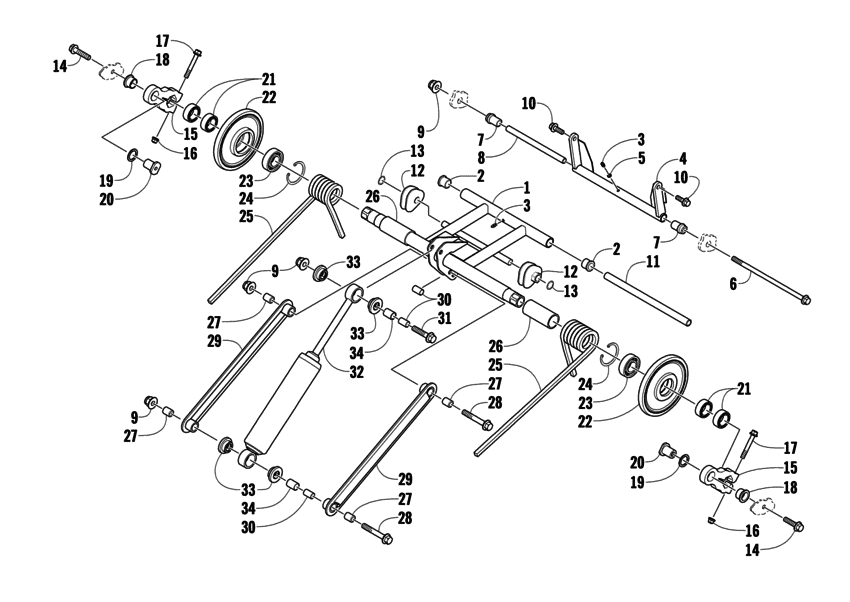

Схема узла
34 позиции · 39 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска, задний рычаг
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
1704-928ArmПо схеме: 1 шт. · Idler · inc. 2 and one No. 3 ;
0104-386ВтулкаПо схеме: 2 шт.
1623-010FittingПо схеме: 2 шт. · Grease
1704-779ПлатаПо схеме: 1 шт. · Rear · inc. one No. 3 and 5 ;
1623-011ШайбаПо схеме: 1 шт. · Grease fitting
1623-756БолтПо схеме: 1 шт. · Cap
2623-078Болт рычагаПо схеме: 1 шт.
3604-286ВтулкаПо схеме: 2 шт. · Rear arm
3604-441AxleПо схеме: 1 шт.
8427-002ГайкаПо схеме: 4 шт. · Lock
8408-041БолтПо схеме: 2 шт. · Cap
3604-440AxleПо схеме: 1 шт.
1604-204БлокПо схеме: 1 шт. · Right; spring adjuster
1604-205БлокПо схеме: 1 шт. · Left; spring adjuster
0623-138RingПо схеме: 2 шт. · Retaining
8408-031БолтПо схеме: 2 шт. · Cap
1704-627ПлатаПо схеме: 2 шт. · Offset · inc. 16-18 ;
8427-802ГайкаПо схеме: 4 шт. · Lock
8408-860БолтПо схеме: 4 шт. · Cap
3604-028ВтулкаПо схеме: 2 шт. · Flared
1604-187ШайбаПо схеме: 2 шт.
3604-275AxleПо схеме: 2 шт. · Powder metal
3604-979AXLE,OFFSET ARM-M10По схеме: 2 шт.
3604-289Кольцо/шайбаПо схеме: 4 шт. · Offset arm; pivot
3604-264КолесоПо схеме: 2 шт. · Idler · inc. 23-24 ;
3604-257BearingПо схеме: 2 шт.
3604-256RingПо схеме: 2 шт. · Retaining
1704-562ПружинаПо схеме: 1 шт. · Right; suspension
1704-563Пружина, леваяПо схеме: 1 шт. · Left; suspension
3604-288ВтулкаПо схеме: 2 шт. · Spring
3604-330AxleПо схеме: 4 шт. · Rear shock; link
8408-090БолтПо схеме: 2 шт. · Cap
0704-929ЗвеноПо схеме: 2 шт. · Rear shock
3604-109ВтулкаПо схеме: 3 шт. · Shock
8408-050БолтПо схеме: 1 шт. · Cap
3604-442АмортизаторПо схеме: 1 шт. · inc. 33-34 ;
1604-262ВтулкаПо схеме: 4 шт. · Shock
1604-397ВтулкаПо схеме: 2 шт. · Shock eyelet
