0662-609ДвигательПо схеме: 1 шт. · W/o efi/valve cables; l/c-800 · w/o EFI Components

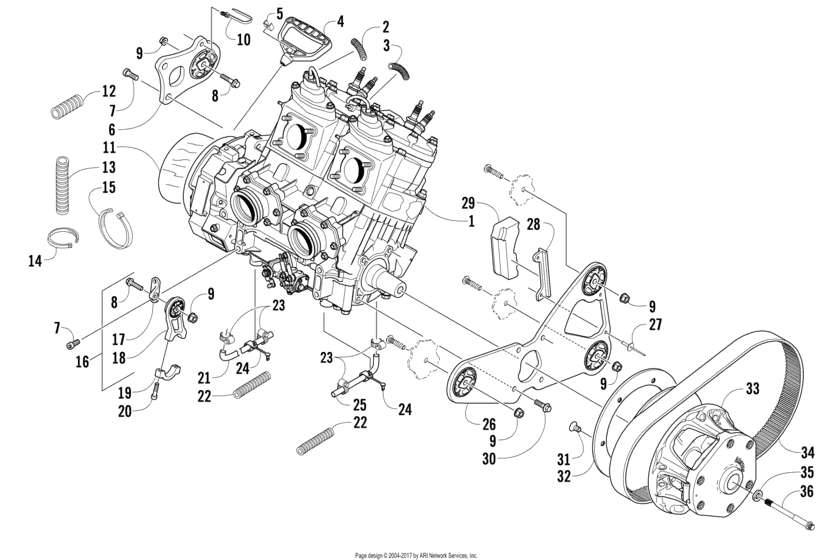

Схема узла
36 позиций · 36 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуДвигатель & Крепление двигателя (93325)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
1619-221ConduitПо схеме: 1 шт. · High-temperature · w/o EFI Components
1619-220ConduitПо схеме: 1 шт. · High-temperature · w/o EFI Components
0636-363Handle "d"По схеме: 1 шт. · w/o EFI Components
0606-885CapПо схеме: 1 шт. · Recoil handle · w/o EFI Components
0708-581ОпораПо схеме: 1 шт. · Mag; engine · w/o EFI Components
1623-504БолтПо схеме: 4 шт. · Cap · w/o EFI Components
8020-136БолтПо схеме: 2 шт. · Cap · w/o EFI Components
8047-426ГайкаПо схеме: 5 шт. · Lock · w/o EFI Components
0623-677TieПо схеме: 1 шт. · Cable · Push Mount
4606-425FoilПо схеме: 1 шт. · Protective · Push Mount
0619-619ProtectorПо схеме: 1 шт. · Hose · 4 in.
1619-131ConduitПо схеме: 1 шт. · Flexible · 12 in.
0123-788TieПо схеме: 1 шт. · Cable · 8 in.
0623-144Рулевая тягаПо схеме: 1 шт. · 11.5 in.; cable · 8 in.
0708-523BracketПо схеме: 1 шт. · Assembly; engine mounting · Assembly | (inc. one No. 8-9 and 17-18)
0608-549BracketПо схеме: 1 шт. · Upper right; engine mounting · Upper Right
0708-519BracketПо схеме: 1 шт. · Front - lower right; engine mounting · Front - Lower Right
0608-467CapПо схеме: 1 шт. · Engine; mounting bracket · Engine
1623-603БолтПо схеме: 2 шт. · Cap · Engine
0610-774ПатрубокПо схеме: 1 шт. · Mag/throttle body; coolant · MAG/Throttle Body
0619-776ConduitПо схеме: 1 шт. · 5 ft; flexible · 5 ft
0623-373ClampПо схеме: 4 шт. · Hose · 5 ft
1623-659ClampПо схеме: 2 шт. · Push-mount · 5 ft
0610-699ПатрубокПо схеме: 1 шт. · Pto/throttle body; coolant · 5 ft
0708-558BracketПо схеме: 1 шт. · Left; engine mounting · Left | (inc. 27-28)
8060-730RivetПо схеме: 2 шт. · Left | (inc. 27-28)
0608-565PlateПо схеме: 1 шт. · Torque bumper; backing · Torque Bumper
0608-462БамперПо схеме: 1 шт. · Torque · Torque Bumper
8408-821БолтПо схеме: 4 шт. · Cap · Torque Bumper
1623-821БолтПо схеме: 6 шт. · Machine · Torque Bumper
0645-410RingПо схеме: 1 шт. · Clutch damper · Torque Bumper
0746-435Clutch,drive-uncal-8.25 33mm/sПо схеме: 1 шт. · Не настроенный (без грузиков и пружины) · Uncalibrated | (inc. 2-3)
0627-046BeltПо схеме: 1 шт. · Drive · Uncalibrated | (inc. 2-3)
1623-649ШайбаПо схеме: 1 шт. · High collar · Uncalibrated | (inc. 2-3)
1623-792БолтПо схеме: 1 шт. · Clutch · Uncalibrated | (inc. 2-3)
