1704-603ПлатаПо схеме: 1 шт. · Idler · (inc. 2, two No. 3-4, and 5)

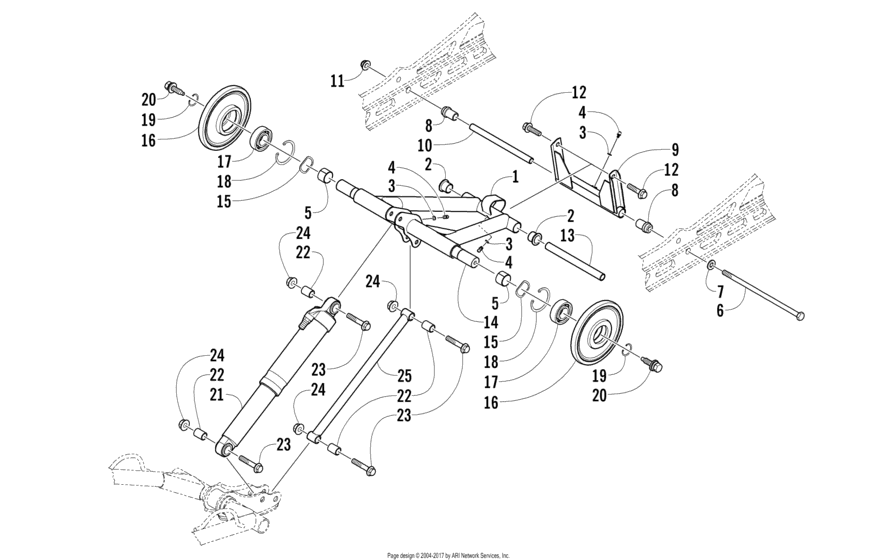

Схема узла
25 позиций · 25 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска, задний рычаг (93343)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
3604-028ВтулкаПо схеме: 2 шт. · Flared · (inc. 2, two No. 3-4, and 5)
1623-011ШайбаПо схеме: 3 шт. · Grease fitting · (inc. 2, two No. 3-4, and 5)
1623-010FittingПо схеме: 3 шт. · Grease · (inc. 2, two No. 3-4, and 5)
2604-852ВтулкаПо схеме: 2 шт. · (inc. 2, two No. 3-4, and 5)
1623-037БолтПо схеме: 1 шт. · Cap · (inc. 2, two No. 3-4, and 5)
0623-439ШайбаПо схеме: 1 шт. · (inc. 2, two No. 3-4, and 5)
2604-664ВтулкаПо схеме: 2 шт. · Rear arm · (inc. 2, two No. 3-4, and 5)
1704-605ПлатаПо схеме: 1 шт. · Rear · (inc. one No. 3-4)
2604-663AxleПо схеме: 1 шт. · Inner · (inc. one No. 3-4)
8047-490ГайкаПо схеме: 1 шт. · Lock · (inc. one No. 3-4)
1623-503БолтПо схеме: 2 шт. · Cap · (inc. one No. 3-4)
2604-176AxleПо схеме: 1 шт. · Aluminum · (inc. one No. 3-4)
3604-254AxleПо схеме: 1 шт. · Inner carriage · (inc. one No. 3-4)
1623-692ШайбаПо схеме: 2 шт. · Wave · (inc. one No. 3-4)
2604-699КолесоПо схеме: 2 шт. · Idler · (inc. 13-14)
0107-598BearingПо схеме: 2 шт. · (inc. 13-14)
0123-798RingПо схеме: 2 шт. · Retaining · (inc. 13-14)
1623-690RingПо схеме: 2 шт. · Retaining · (inc. 13-14)
1623-166БолтПо схеме: 2 шт. · Cap · (inc. 13-14)
2704-022Shock,float-16"-rear arm-assyПо схеме: 1 шт. · (inc. 13-14)
1604-139ВтулкаПо схеме: 4 шт. · Shock · (inc. 13-14)
8020-226БолтПо схеме: 4 шт. · Cap · (inc. 13-14)
8041-486ГайкаПо схеме: 4 шт. · Lock · Thin Lock
1704-684ЗвеноПо схеме: 1 шт. · Rear shock · Thin Lock
