502-007-082Bottom-pan frontПо схеме: 1 шт.

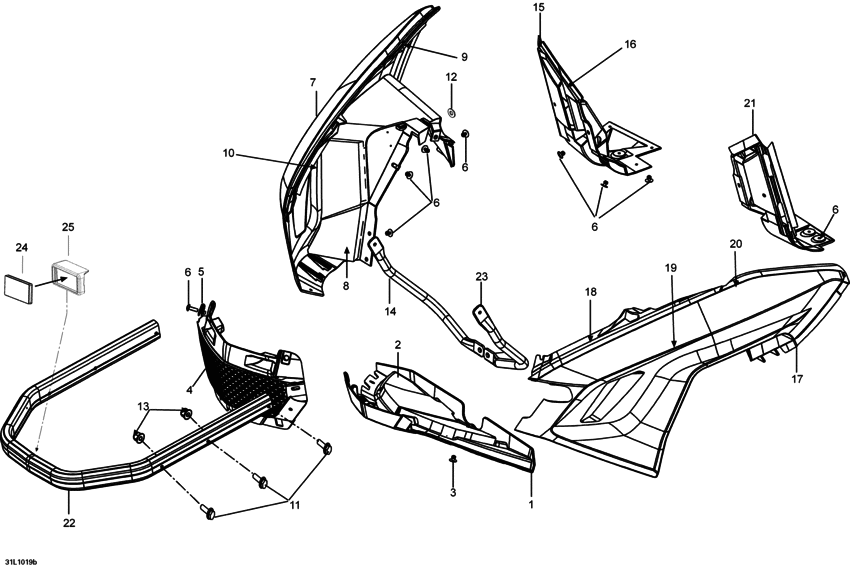

Схема узла
25 позиций · 26 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу09- Bottom Pan Europe
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
502007184Front bottom panПо схеме: 1 шт.
502007002ИзоляторПо схеме: 1 шт.
293150103Pop rivet 3/16По схеме: 5 шт.
502006913Front grillПо схеме: 1 шт.
417223164LEVER AXLEПо схеме: 10 шт.
250000128Torx-truss m/s gm6047m nylon patchПо схеме: 6 шт.
502007048BOTTOM PAN, RH ASS YПо схеме: 1 шт.
502007006ИзоляторПо схеме: 1 шт.
502007008ИзоляторПо схеме: 1 шт.
502007009ИзоляторПо схеме: 1 шт.
207664044Screw-hex.flange din.6921По схеме: 4 шт.
234052490Washer m5По схеме: 2 шт.
233261414Nut-flange elastic din.6926По схеме: 4 шт.
502007015Rh bumper supportПо схеме: 1 шт.
502-007-125Bottom-pan rear, rhПо схеме: 1 шт.
502007038Aluminium foilПо схеме: 1 шт.
502-007-049Bottom pan, lh ass.По схеме: 1 шт.
502007003ИзоляторПо схеме: 1 шт.
502007004ИзоляторПо схеме: 1 шт.
502007005ИзоляторПо схеме: 1 шт.
502-007-124Bottom-pan rear, lhПо схеме: 1 шт.
502006920БамперПо схеме: 1 шт.
502007014Lh bumper supportПо схеме: 1 шт.
M21118New Genuine PartПо схеме: 1 шт.
520000871REFLECTOR SUPPORTПо схеме: 1 шт.
