420893084CRANKCASE ASS YПо схеме: 1 шт.

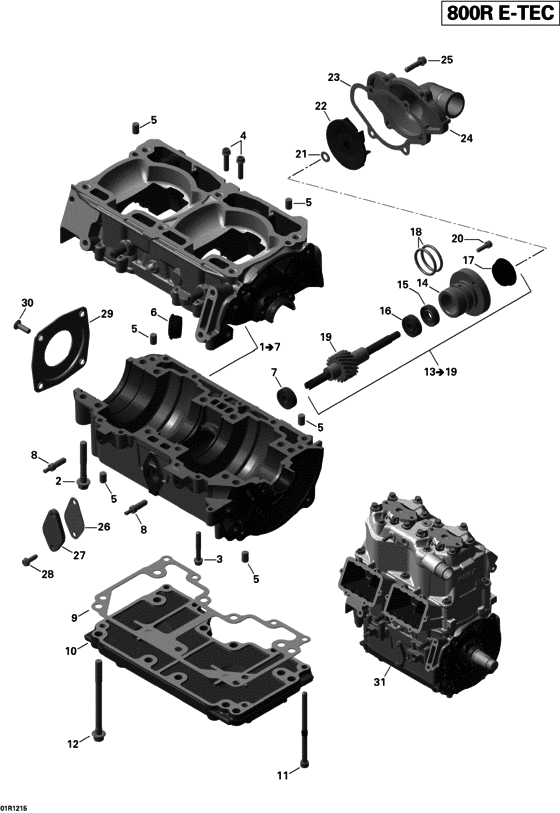

Схема узла
31 позиция · 33 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу01- Crankcase And Water Pump _Freeride
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
420941627Collar-hex. screw m8x56,5По схеме: 2 шт.
420440282Sk/torx-flange screw m6*40По схеме: 5 шт.
420440232Vis *screwПо схеме: 2 шт.
420632010Goupille *pin-centerПо схеме: 4 шт.
420660890Passe-cable *grommet-cableПо схеме: 1 шт.
420232100Roulement bille*ball bearingПо схеме: 1 шт.
420956070Soupape retenue*valve-checkПо схеме: 2 шт.
420430070Joint sup.mot. *gasket engine supportПо схеме: 1 шт.
420812683ENGINE SUPPORTПо схеме: 1 шт.
420241606SOCKET HEAD SCREW M6 X 100По схеме: 4 шт.
420941517Collar hex. screw m8*105 sw11По схеме: 10 шт.
420837676Arbre pompe eau/huile*water/oilpumpshaftПо схеме: 1 шт.
XXXНе продаетсяПо схеме: 1 шт.
420230196Anneau etanche *seal-oilПо схеме: 1 шт.
420232100Roulement bille*ball bearingПо схеме: 1 шт.
420650370Joint tournant *rotary sealПо схеме: 1 шт.
420650371ROTARY SEALПо схеме: 1 шт.
420950890Joint torique *o ringПо схеме: 2 шт.
XXXНе продаетсяПо схеме: 1 шт.
420840511Screw-allen m5 x 16По схеме: 2 шт.
420944033Rondelle 8.4 *washer-8.4По схеме: 1 шт.
420922805Turbine a eau *impeller-waterПо схеме: 1 шт.
420430050Joint couv.pom.*gasket cover watwer pumpПо схеме: 1 шт.
420822280Log.pompe eau *hous-waterpumpПо схеме: 1 шт.
420440232Vis *screwПо схеме: 4 шт.
420931566Joint *gasketПо схеме: 1 шт.
420810825Couvercle *cover plateПо схеме: 1 шт.
420941925Screw-tapping m5 x 16По схеме: 2 шт.
420812420Couvercle *cover oil sealПо схеме: 1 шт.
420941436Screw-socket din.7991 m6 x 20По схеме: 4 шт.
420-079-752Ens.carter-cyli*block-short 797 my12По схеме: 1 шт.
420-079-753Ens.carter-cyli*block-short 797 my12По схеме: 1 шт.
