502007053FRONT BOTTOM PAN, BRIGHT WHITEПо схеме: 1 шт.

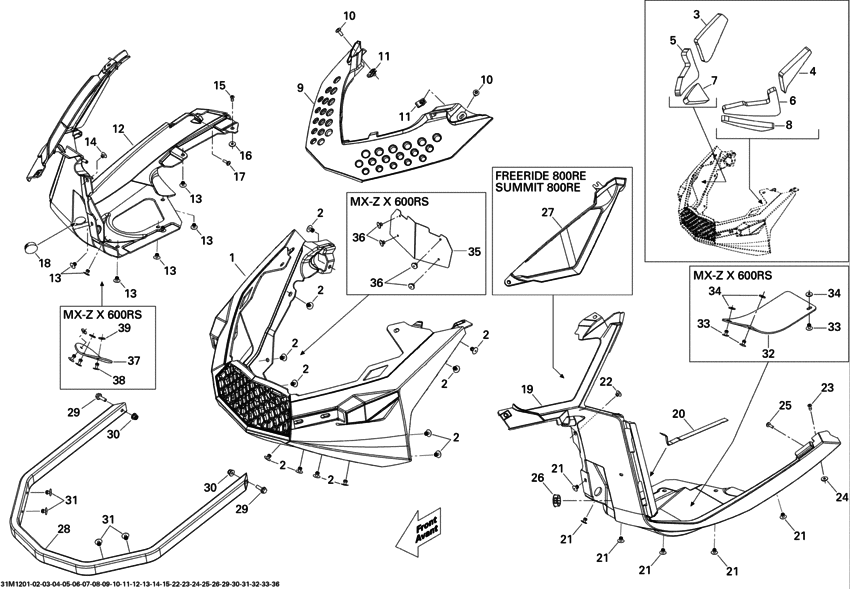

Схема узла
31 позиция · 37 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу09- Bottom Pan
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
293150104Pop rivet 3/16По схеме: 12 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 12 шт.
502007210RH FOAM UPPERПо схеме: 1 шт.
502007211LH FOAM UPPERПо схеме: 1 шт.
502007212RH MIDDLE FOAMПо схеме: 1 шт.
502007213LH MIDDLE FOAMПо схеме: 1 шт.
502007214RH LOWER FOAMПо схеме: 1 шт.
502007215LH LOWER FOAMПо схеме: 1 шт.
502007068DEEP BLACK BOTTOM PAN CAPПо схеме: 1 шт.
250000128Torx-truss m/s gm6047m nylon patchПо схеме: 2 шт.
250100113Extruded panel nut m6 x 1.0По схеме: 2 шт.
502006831Coque droite *pan-bottom rhПо схеме: 1 шт.
293150104Pop rivet 3/16По схеме: 6 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 6 шт.
293150103Pop rivet 3/16По схеме: 1 шт.
390402300Rivet-pop 3/16 *rivet-pop 3/16По схеме: 1 шт.
517124300Rondelle *washerПо схеме: 1 шт.
250000146Torx-screw truss head pt.k50x16По схеме: 1 шт.
250000720TORX SCREW K50 X 16По схеме: 1 шт.
414916600Capuchon nylon *plug-nylonПо схеме: 1 шт.
502007252BLACK LH BOTTOM PANПо схеме: 1 шт.
293250087Joint etanche *gasketПо схеме: 1 шт.
293150104Pop rivet 3/16По схеме: 6 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 6 шт.
293150103Pop rivet 3/16По схеме: 1 шт.
390402300Rivet-pop 3/16 *rivet-pop 3/16По схеме: 1 шт.
517124300Rondelle *washerПо схеме: 1 шт.
250000146Torx-screw truss head pt.k50x16По схеме: 1 шт.
250000720TORX SCREW K50 X 16По схеме: 1 шт.
414916600Capuchon nylon *plug-nylonПо схеме: 1 шт.
502007251BOTTOM PAN CAPПо схеме: 1 шт.
502007116BLACK FRONT BUMPERПо схеме: 1 шт.
207662044Screw-hex.flange din.6921По схеме: 2 шт.
233261414Nut-flange elastic din.6926По схеме: 2 шт.
293150104Pop rivet 3/16По схеме: 4 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 4 шт.
