506151627Bras pivot.dr. *swivel arm rhПо схеме: 1 шт.

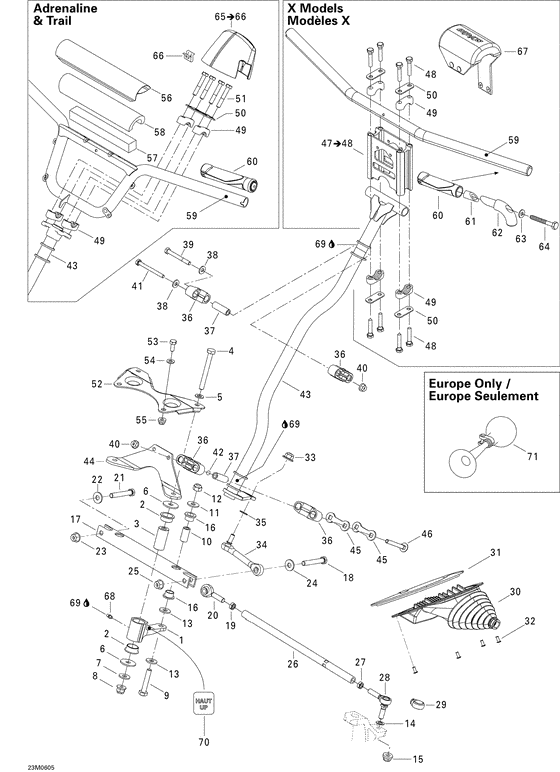

Схема узла
71 позиция · 87 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу07- steering system 800
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
506152124Bras pivot.dr. *swivel arm rhПо схеме: 1 шт.
506151628Bras pivot.dr. *swivel arm lhПо схеме: 1 шт.
415041100Coussinet *cushionПо схеме: 4 шт.
506151272Pivot de bras *swivel-pivotПо схеме: 2 шт.
207009086Screw-hex.cap iso.4014По схеме: 2 шт.
503183800Rondelle *washerПо схеме: 2 шт.
506150000Rondelle *washer m10По схеме: 4 шт.
506151251Rondelle *washerПо схеме: 2 шт.
732610084Nut-flange flexloc m10По схеме: 2 шт.
207005544Screw-hex.cap iso.4014По схеме: 2 шт.
506151273Pivot de barre *pivot-barПо схеме: 2 шт.
224002251Washer-flatПо схеме: 2 шт.
233601416Nut-locking elastic din.982По схеме: 2 шт.
250200032Rondelle *washerПо схеме: 4 шт.
503175800Rondelle *washerПо схеме: 2 шт.
250100073Nut-flange elastic din.6926По схеме: 2 шт.
506150200Coussinet pivot*swivel-bushingПо схеме: 4 шт.
506151328Barre pivotante*bar-swivelПо схеме: 1 шт.
207006544Screw-hex.cap iso.4014По схеме: 1 шт.
250100016Nut-jam hexagonal lh.По схеме: 2 шт.
506152018Joint rotule ga*ball joint lhПо схеме: 2 шт.
207004544Screw-hex.cap iso.4014По схеме: 1 шт.
224002251Washer-flatПо схеме: 1 шт.
233201414Nut-flange elastic din.6926По схеме: 1 шт.
224002251Washer-flatПо схеме: 1 шт.
233201414Nut-flange elastic din.6926По схеме: 1 шт.
506151340Barre accoup. *rod-tieПо схеме: 2 шт.
732610010Nut-jam hexagonal rh.По схеме: 2 шт.
506152017Joint rotule *ball jointПо схеме: 2 шт.
506152212Joint rotule *ball jointПо схеме: 2 шт.
506151650Capuchon prot. *cap-protectionПо схеме: 2 шт.
506151725Capuchon droit *r.h. bootПо схеме: 1 шт.
506151726Capuchon gauche*l.h. bootПо схеме: 1 шт.
506151356Anneau retenue *ring-retainer rhПо схеме: 1 шт.
506151357Anneau retenue *ring-retainer lhПо схеме: 1 шт.
390909100Rivet avex *rivet avexПо схеме: 8 шт.
250100073Nut-flange elastic din.6926По схеме: 1 шт.
506151621Joint rotule *ball jointПо схеме: 1 шт.
503175800Rondelle *washerПо схеме: 1 шт.
506150400Demi logement *half-housingПо схеме: 4 шт.
506150500Douille logem. *bushing-housingПо схеме: 4 шт.
503189157Rondelle *washerПо схеме: 2 шт.
207087044Screw-hex.cap din.931По схеме: 1 шт.
233281414Nut-flange elastic din.6926По схеме: 4 шт.
207088044Screw-hex.cap din.931По схеме: 1 шт.
506151140Joint torique *o-ringПо схеме: 2 шт.
506151334Arbre dir.peint*tube-main paintПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506151779Arbre dir.peint*tube-main paintПо схеме: 1 шт. · 800 X;
506152125Arbre direction*main-tubeПо схеме: 1 шт. · 800 X;
506151330Supp.arbre dir.*support-steering shaftПо схеме: 1 шт.
506150600Plaque d arret *plate-stopperПо схеме: 2 шт.
207787044Bolt-carriage din.603По схеме: 2 шт.
860603700Ens.ext.guidon *kit-handlebar riser115mmПо схеме: 1 шт. · 800 X, Includes 47 to 48;
250000074Screw-hex.cap din.931 nylon-patchПо схеме: 8 шт. · 800 X;
506151622Support guidon *steering supportПо схеме: 4 шт.
506151547Renfort *reiforcementПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506151196Renfort *reiforcementПо схеме: 4 шт. · 800 X;
250000082Screw-hex.cap din.931 nylon-patchПо схеме: 4 шт. · 500 Trail & 500/600/800 Adrenaline;
506151536Support pivot *support-pivotПо схеме: 1 шт.
207182544Screw-hex.cap din.933По схеме: 2 шт.
234081410Washer-flat din.125aПо схеме: 2 шт.
233281414Nut-flange elastic din.6926По схеме: 2 шт.
506152051Toile guidon *steering coverПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506152140Toile guidon *steering coverПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506151861Ajout mousse *insert-foamПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506152141Ajout mousse *insert-foamПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506152053Mousse guidon *foam-steeringПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506152143Mousse guidon *foam-steeringПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506151993Guidon peint *handle bar paintПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline;
506151782Guidon peint *handle bar paintПо схеме: 1 шт. · 800 X;
506152057Gaine *gripПо схеме: 2 шт. · 500 Trail & 500/600/800 Adrenaline;
506152065Gaine poignee *handle gripПо схеме: 2 шт. · 800 X;
506152150Gaine poignee *grip-handleПо схеме: 2 шт. · 800 X;
506151839Loquet *lock wedgeПо схеме: 2 шт. · 800 X;
506151837Crochet j court*short j-hookПо схеме: 2 шт. · 800 X;
250200039Rondelle plate *flat washerПо схеме: 2 шт. · 800 X;
207067084Screw-hex.cap din.931По схеме: 2 шт. · 800 X;
506151660Capuchon *capПо схеме: 1 шт. · 500 Trail & 500/600/800 Adrenaline, Includes 65 to 66;
517302785Pince *clipПо схеме: 2 шт. · 500 Trail & 500/600/800 Adrenaline;
506151888Ss.securite *pad-steeringПо схеме: 1 шт. · 800 X;
506152165Ss.securite *pad-steeringПо схеме: 1 шт. · 800 X;
408200700Graisseur *grease fittingПо схеме: 2 шт.
219700417Graise syntheti*grease-synthe.По схеме: 1 шт.
516001750Decalque/haut *decal. hupПо схеме: 2 шт.
415040700Avertisseur *hornПо схеме: 1 шт.
549011291Avertisseur *hornПо схеме: 1 шт.
