503191224Rail usine *runner-machПо схеме: 2 шт.

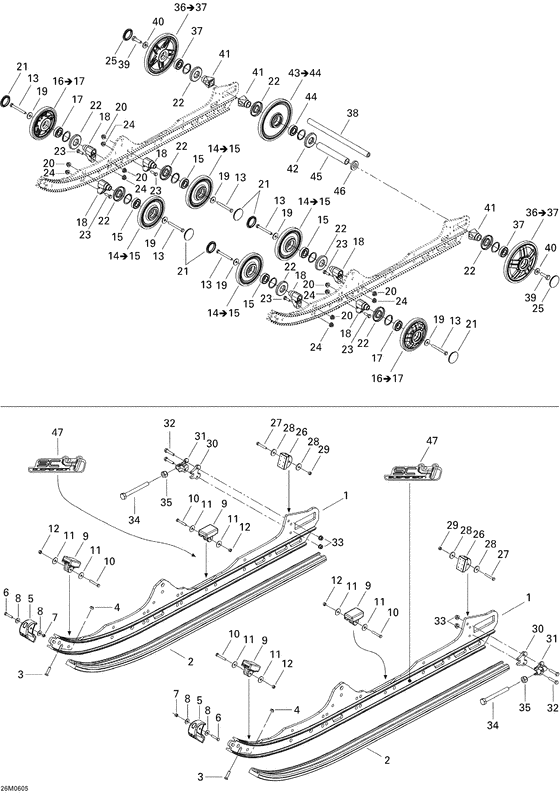

Схема узла
47 позиций · 49 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу08- rear suspension 800
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
503190573Glissiere noir 121" *slider shoe blackПо схеме: 2 шт. · 500/600/800Adrenaline & 500 Trail;
503190629Glissiere jaune 121" *slider shoe yellowПо схеме: 2 шт. · 800 X;
208562560Screw-ctsk.ov.hd.ph.din.966a-a2По схеме: 2 шт.
232561414Nut-stop elastic din.985По схеме: 2 шт.
503191137Protecteur rail*prot-runnerПо схеме: 2 шт.
207152544Screw-hex.cap din.933По схеме: 2 шт.
232551414Nut-stop elastic din.985По схеме: 2 шт.
391301600Rondelle *washerПо схеме: 4 шт.
503190576Butee caout. *stopper-rubberПо схеме: 4 шт.
207053044Screw-hex.cap din.931По схеме: 4 шт.
250200016Rondelle *washerПо схеме: 8 шт.
232551414Nut-stop elastic din.985По схеме: 4 шт.
207087544Screw-hex.cap din.931По схеме: 6 шт.
503191316Roue 141 *wheel-141По схеме: 4 шт. · Includes 14 to 15;
503190396Roulement bille*ball bearingПо схеме: 4 шт.
503191312Roue 141mm *wheel-141mmПо схеме: 2 шт. · Includes 16 to 17;
503190396Roulement bille*ball bearingПо схеме: 2 шт.
503190580Support moulee *support-cast.По схеме: 6 шт.
211200041Rondelle *washerПо схеме: 6 шт.
233281414Nut-flange elastic din.6926По схеме: 6 шт.
570063600Capuchon roue *cap-wheelПо схеме: 6 шт.
503190434Joint labyrint.*seal-labyrinthПо схеме: 9 шт.
207182544Screw-hex.cap din.933По схеме: 6 шт.
233281414Nut-flange elastic din.6926По схеме: 6 шт.
570063600Capuchon roue *cap-wheelПо схеме: 2 шт.
503189608Butee caout. *stopper-rubberПо схеме: 2 шт.
207053044Screw-hex.cap din.931По схеме: 2 шт.
250200016Rondelle *washerПо схеме: 4 шт.
232551414Nut-stop elastic din.985По схеме: 2 шт.
503190379Entretoise *spacerПо схеме: 2 шт.
503190380Tendeur *tensionerПо схеме: 2 шт.
207063044Screw-hex.cap din.931По схеме: 4 шт.
233261414Nut-flange elastic din.6926По схеме: 4 шт.
230100044Screw-hex.cap iso.4017По схеме: 2 шт.
233601416Nut-locking elastic din.982По схеме: 2 шт.
503190342Roue 180 *wheel 180По схеме: 2 шт. · Includes 36 to 37;
503190396Roulement bille*ball bearingПо схеме: 2 шт.
503190429Essieu arriere *axle-rearПо схеме: 1 шт.
250000019Screw-hex.cap with nylon patchПо схеме: 2 шт.
503190439Rondelle *washerПо схеме: 2 шт.
503190428Entretoise *spacerПо схеме: 3 шт.
503190682Joint labyrint.*seal-labyrinthПо схеме: 1 шт.
503190395Roue 180 *wheel 180По схеме: 1 шт. · Includes 43 to 44;
503191559Roue 180 *wheel 180По схеме: 1 шт. · Includes 43 to 44;
503190396Roulement bille*ball bearingПо схеме: 1 шт.
503190430Entretoise *spacerПо схеме: 1 шт.
503190432Rondelle *washerПо схеме: 1 шт.
516002615Decal. sc4 *sc4 stikerПо схеме: 2 шт.
