503190777Ressort droit *rh.springПо схеме: 1 шт.

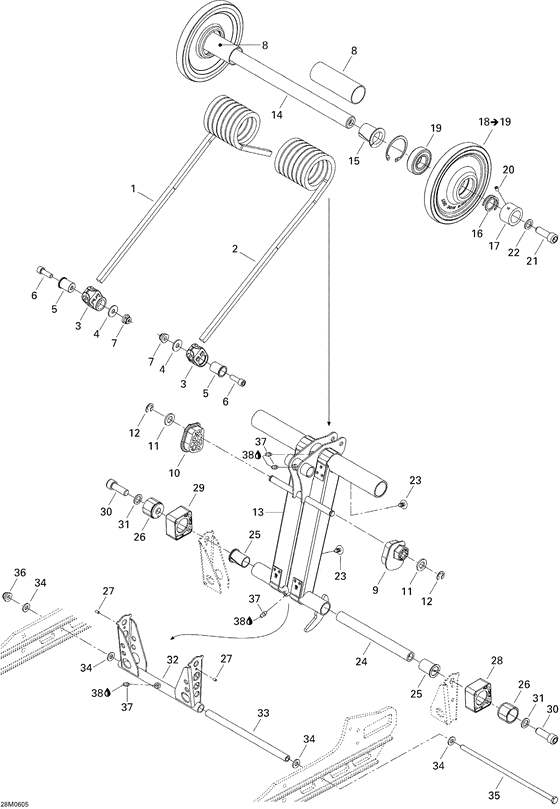

Схема узла
38 позиций · 42 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадний рычаг и подвеска
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
503190779Ressort gauche *lh.springПо схеме: 1 шт.
503190583Support ressort*support-springПо схеме: 2 шт.
503191539Support ressort*support-springПо схеме: 2 шт.
234082410Washer-flat din.9021bПо схеме: 2 шт.
503190754Coussinet reten*cushion-retain.По схеме: 2 шт.
861805547Spring SupportПо схеме: 2 шт.
205082544Screw-socket hd.din.912По схеме: 2 шт.
233281414Nut-flange elastic din.6926По схеме: 2 шт.
503191041Douille plast. *bushing-plasticПо схеме: 2 шт.
503190023Came ressort ga*cam-spring lhПо схеме: 1 шт.
503190022Came ressort dr*cam-spring rhПо схеме: 1 шт.
234021410Washer-flat din.125aПо схеме: 2 шт.
293370013Circlip type"e"*circlip-"e"typeПо схеме: 2 шт.
503191119Bras arriere p.*arm-rear p.По схеме: 1 шт.
503190569Axe superieur *shaft-upperПо схеме: 1 шт.
503191360Axe superieur *shaft-upperПо схеме: 1 шт.
503190619Coussinet *cushionПо схеме: 2 шт.
503189146Ressort axe *spring-axleПо схеме: 2 шт.
503190570Anneau retenue *ring-retainerПо схеме: 2 шт.
503191046Roue 155 *wheel-155По схеме: 2 шт. · Includes 18 to 19;
503190795Roulement bille*ball bearingПо схеме: 2 шт.
293350115ROULEMENT BILLE*BALL BEARINGПо схеме: 2 шт.
206260844Screw-set socket din.913По схеме: 2 шт.
205523544Screw-socket hd.din.912 s.gripПо схеме: 2 шт.
503189276Rondelle *washerПо схеме: 2 шт.
414644300Dard pare-brise*dart-windshield 1=1 pacПо схеме: 2 шт.
503190687Axe inferieur *shaft-lowerПо схеме: 1 шт.
503189286Coussinet *cushionПо схеме: 2 шт.
503189488Guide bloc *guide-blockПо схеме: 2 шт.
250400005Dowel-pin 4 x 8mmПо схеме: 2 шт.
503190623Bloc gauche *block-lhПо схеме: 1 шт.
503190622Bloc droit *block-rhПо схеме: 1 шт.
205523544Screw-socket hd.din.912 s.gripПо схеме: 2 шт.
503189148Rondelle *washerПо схеме: 2 шт.
503191091Jumelle peinte *arm-pivot p.По схеме: 1 шт.
503189156Axe jumelle *axle-pivotПо схеме: 1 шт.
503189157Rondelle *washerПо схеме: 4 шт.
732601198Boulon 248mm *bolt 248mmПо схеме: 1 шт.
233281414Nut-flange elastic din.6926По схеме: 1 шт.
408200700Graisseur *grease fittingПо схеме: 4 шт.
219700417Graise syntheti*grease-synthe.По схеме: 1 шт.
