515175479Logement ass. *switch ass yПо схеме: 1 шт. · Includes 1 to 2;

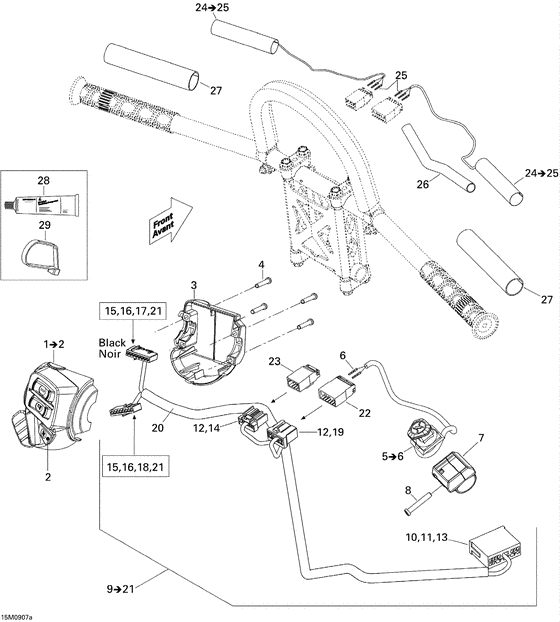

Схема узла
29 позиций · 32 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу10- steering wiring harness 800r renegade
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
515176088Bouton *switchПо схеме: 1 шт.
515175926Plate (cover) house-switch lhПо схеме: 1 шт.
250000263Screw type #8-18 hi-lo torxПо схеме: 4 шт.
515176708Inter.urgence *kill switchПо схеме: 1 шт. · Includes 5 to 6;
515175232Cosse male *terminal-maleПо схеме: 2 шт.
515176825Support *supportПо схеме: 1 шт.
250000263Screw type #8-18 hi-lo torxПо схеме: 1 шт.
515176509Cablage guidon *wiring harnessПо схеме: 1 шт. · Includes 9 to 21;
515175232Cosse male *terminal-maleПо схеме: 8 шт.
515175273Cosse male *terminal-maleПо схеме: 3 шт.
515175231Cosse femelle *terminal-femaleПо схеме: 13 шт.
515175352Logement male *housing-maleПо схеме: 1 шт.
515175543Log.term.femel.*housing-term.femaleПо схеме: 1 шт.
515175808Cosse femelle *terminal-femal.По схеме: 3 шт.
515175809Verrou *lock-tabПо схеме: 2 шт.
515175807Log.term.femel.*housing-term.femaleПо схеме: 1 шт.
515175810Log.term.femel.*housing-term.femaleПо схеме: 1 шт.
515175819Logement femel.*housing-femaleПо схеме: 1 шт.
515175830Gaine basse te*gaine low temp.vinylПо схеме: 1 шт.
515175941Cosse femelle *terminal-femal.По схеме: 9 шт.
515175817Log.pt male .*housing-term.maleПо схеме: 1 шт.
515175662Log.pt male .*housing-term.maleПо схеме: 1 шт.
506152422Element chauff.*heated filmПо схеме: 2 шт. · Includes 24 to 25;
515175232Cosse male *terminal-maleПо схеме: 3 шт.
515175830Gaine basse te*gaine low temp.vinylПо схеме: 1 шт.
506152423Isolant *isolantПо схеме: 2 шт.
293550004Graisse dielect*grease-dielect dc4По схеме: 1 шт.
414115200Tie-rap 180 mmПо схеме: 1 шт.
293750008Tie rap 350mm *tie-rap 350mmПо схеме: 1 шт.
293750001Tie rap 94mm *tie-rap 94mmПо схеме: 1 шт.
293750002Tie rap 142mm *tie-rap 142mmПо схеме: 1 шт.
