503191304Rail usine *runner-machПо схеме: 2 шт.

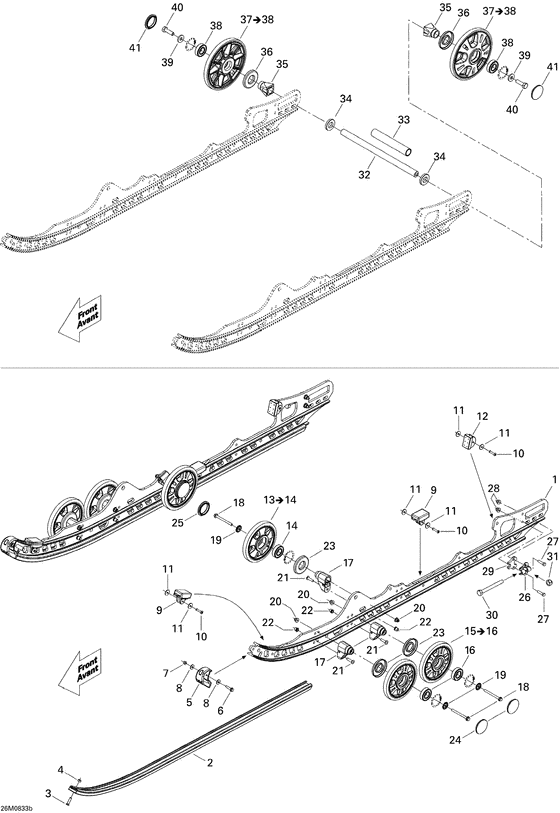

Схема узла
41 позиция · 42 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу08- rear suspension renegade x
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
503191306Glissiere noir *slider shoeПо схеме: 2 шт.
208562531Screw-ctsk.ov.hd.ph.din.966aПо схеме: 2 шт.
232561414Nut-stop elastic din.985По схеме: 2 шт.
503191137Protecteur rail*prot-runnerПо схеме: 2 шт.
207652544Screw-hex.flange din.6921По схеме: 2 шт.
233251414Nut-flange elastic din.6926По схеме: 2 шт.
391301600Rondelle *washerПо схеме: 4 шт.
503190576Butee caout. *stopper-rubberПо схеме: 4 шт.
293150142Rivet-pop 3/16 *rivet-pop 3/16По схеме: 6 шт.
503191273Rondelle * washerПо схеме: 12 шт.
503191291Butee caout. *stopper-rubberПо схеме: 2 шт.
503191151Roue 141mm *wheel-141mmПо схеме: 2 шт. · Includes 13 to 14;
503190396Roulement bille*ball bearingПо схеме: 2 шт.
503191151Roue 141mm *wheel-141mmПо схеме: 4 шт. · Includes 15 to 16;
503190396Roulement bille*ball bearingПо схеме: 4 шт.
503191833Support moulee *support-cast.По схеме: 6 шт.
503193894CASTED SUPPORTПо схеме: 6 шт.
207667044Screw-hex.flange din.6921По схеме: 6 шт.
503191820Cup washerПо схеме: 6 шт.
233261414Nut-flange elastic din.6926По схеме: 6 шт.
207662544Screw-hex.flange din.6921По схеме: 6 шт.
233261414Nut-flange elastic din.6926По схеме: 6 шт.
503190434Joint labyrint.*seal-labyrinthПо схеме: 6 шт.
570063600Capuchon roue *cap-wheelПо схеме: 4 шт.
570063600Capuchon roue *cap-wheelПо схеме: 2 шт.
503190380Tendeur *tensionerПо схеме: 2 шт.
207063044Screw-hex.cap din.931По схеме: 4 шт.
233261414Nut-flange elastic din.6926По схеме: 4 шт.
503190379Entretoise *spacerПо схеме: 2 шт.
230100044Screw-hex.cap iso.4017По схеме: 2 шт.
233601416Nut-locking elastic din.982По схеме: 2 шт.
503190429Essieu arriere *axle-rearПо схеме: 1 шт.
503191108Entretoise *spacerПо схеме: 1 шт.
503190432Rondelle *washerПо схеме: 2 шт.
503190428Entretoise *spacerПо схеме: 2 шт.
503190434Joint labyrint.*seal-labyrinthПо схеме: 2 шт.
503191742Roue 180 *wheel 180По схеме: 2 шт. · Includes 37 to 38;
503190396Roulement bille*ball bearingПо схеме: 2 шт.
503190439Rondelle *washerПо схеме: 2 шт.
250000019Screw-hex.cap with nylon patchПо схеме: 2 шт.
570063600Capuchon roue *cap-wheelПо схеме: 2 шт.
