502006825Coque avant *bottom panПо схеме: 1 шт. · 800R PTEK;

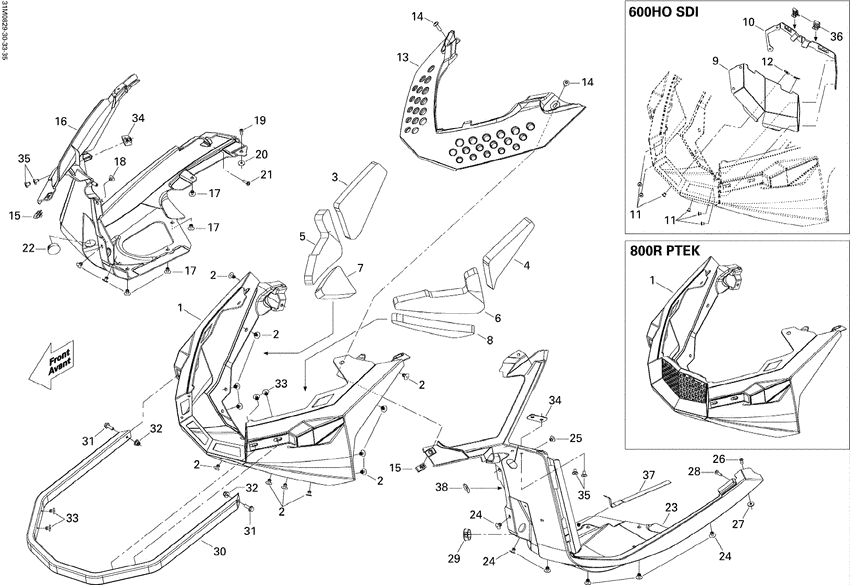

Схема узла
33 позиции · 41 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросу09- bottom pan 800r
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
502006971DEEP BLACK FRONT BOTTOM PANПо схеме: 1 шт. · 800R PTEK;
293150104Pop rivet 3/16По схеме: 12 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 12 шт.
502006829Mousse sup. dr.*foam upper rhПо схеме: 1 шт.
502006830Mousse sup. ga.*foam upper lhПо схеме: 1 шт.
502006906Mousse cen. dr.*foam middle rhПо схеме: 1 шт.
502006907Mousse cen. ga.*foam middle lhПо схеме: 1 шт.
502006908Mousse inf. dr.*foam lower rhПо схеме: 1 шт.
502006909Mousse inf. ga.*foam lower lhПо схеме: 1 шт.
502006967Capuchon *capПо схеме: 1 шт.
502007068DEEP BLACK BOTTOM PAN CAPПо схеме: 1 шт.
250000128Torx-truss m/s gm6047m nylon patchПо схеме: 2 шт.
250000048Extruded panel nut m6 x 1.0По схеме: 2 шт.
502006831Coque droite *pan-bottom rhПо схеме: 1 шт.
293150104Pop rivet 3/16По схеме: 6 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 6 шт.
293150103Pop rivet 3/16По схеме: 1 шт.
390402300Rivet-pop 3/16 *rivet-pop 3/16По схеме: 1 шт.
517124300Rondelle *washerПо схеме: 1 шт.
250000146Torx-screw truss head pt.k50x16По схеме: 1 шт.
250000720TORX SCREW K50 X 16По схеме: 1 шт.
414916600Capuchon nylon *plug-nylonПо схеме: 1 шт.
502006832Coque gauche *pan bottom lhПо схеме: 1 шт.
293150104Pop rivet 3/16По схеме: 6 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 6 шт.
293150103Pop rivet 3/16По схеме: 1 шт.
390402300Rivet-pop 3/16 *rivet-pop 3/16По схеме: 1 шт.
517124300Rondelle *washerПо схеме: 1 шт.
250000146Torx-screw truss head pt.k50x16По схеме: 1 шт.
250000720TORX SCREW K50 X 16По схеме: 1 шт.
414916600Capuchon nylon *plug-nylonПо схеме: 1 шт.
502006833Pare-chocs *bumperПо схеме: 1 шт.
207662044Screw-hex.flange din.6921По схеме: 2 шт.
233261414Nut-flange elastic din.6926По схеме: 2 шт.
293150104Pop rivet 3/16По схеме: 4 шт.
293150292Rivet_Ornit 4.8 X 14 BlackПо схеме: 4 шт.
502006949Plaque soudee *plate-weld.По схеме: 2 шт.
250000210Torx-truss m/s gm6047m nylon patchПо схеме: 4 шт.
293250087Joint etanche *gasketПо схеме: 1 шт.
518325560Rondelle *adhesive patchПо схеме: 1 шт.
