503189156Axe jumelle *axle-pivotПо схеме: 1 шт.

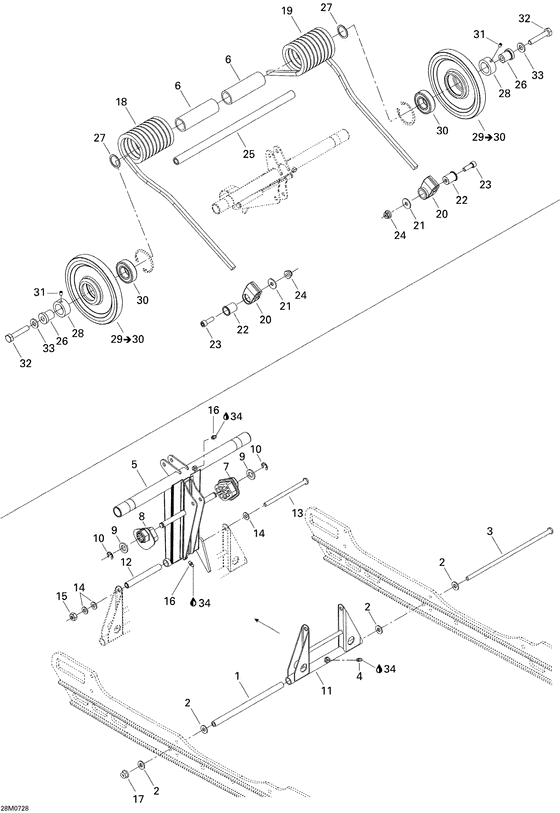

Схема узла
34 позиции · 35 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадний рычаг и подвеска
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
503189157Rondelle *washerПо схеме: 4 шт.
732601198Boulon 248mm *bolt 248mmПо схеме: 1 шт.
408200700Graisseur *grease fittingПо схеме: 1 шт.
503191057Bras arriere p.*rear arm paintПо схеме: 1 шт.
503190333Douille *bushingПо схеме: 2 шт.
503190023Came ressort ga*cam-spring lhПо схеме: 1 шт.
503190022Came ressort dr*cam-spring rhПо схеме: 1 шт.
503189148Rondelle *washerПо схеме: 2 шт.
293370013Circlip type"e"*circlip-"e"typeПо схеме: 2 шт.
503191372Jumelle peinte *arm-pivot p.По схеме: 1 шт.
503144300Axe sup. jumel.*axle-piv.upperПо схеме: 1 шт.
732601197Boulon court *bolt-shortПо схеме: 1 шт.
234081410Washer-flat din.125aПо схеме: 3 шт.
232581414Nut-stop elastic din.985По схеме: 1 шт.
408200700Graisseur *grease fittingПо схеме: 2 шт.
233281414Nut-flange elastic din.6926По схеме: 1 шт.
503190773Ressort droit *rh.springПо схеме: 1 шт.
503190775Ressort gauche *lh.springПо схеме: 1 шт.
503191539Support ressort*support-springПо схеме: 2 шт.
234082410Washer-flat din.9021bПо схеме: 2 шт.
503190754Coussinet reten*cushion-retain.По схеме: 2 шт.
861805547Spring SupportПо схеме: 2 шт.
205082544Screw-socket hd.din.912По схеме: 2 шт.
233281414Nut-flange elastic din.6926По схеме: 2 шт.
503190387Arbre *shaftПо схеме: 1 шт.
503190422Coussinet *bushingПо схеме: 2 шт.
503190328Rondelle *washerПо схеме: 2 шт.
503168800Bague d appui *ring-retainingПо схеме: 2 шт.
503191359Roue 165 *wheel-165По схеме: 2 шт. · Includes 29 to 30;
503191149Roulement bille*ball bearingПо схеме: 1 шт.
206260844Screw-set socket din.913По схеме: 2 шт.
207205544Screw-hex.cap iso.4014 s.gripПо схеме: 2 шт.
732900049Rondelle *washerПо схеме: 2 шт.
219700417Graise syntheti*grease-synthe.По схеме: 1 шт.
