7661637Rivet,interlock,z(50) *По схеме: 14 шт.

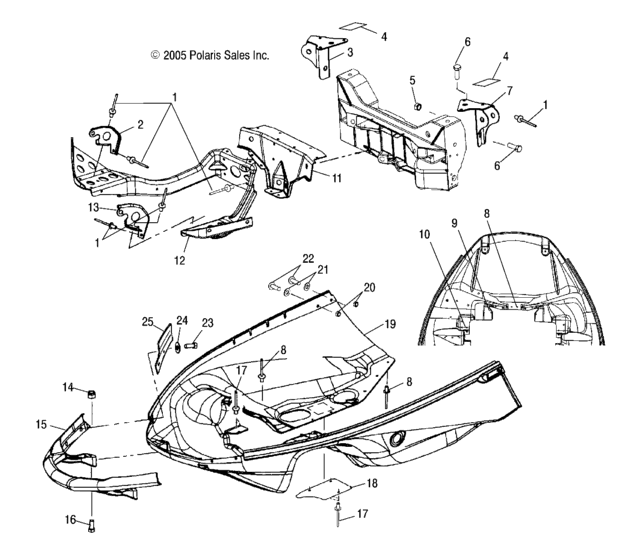

Схема узла
25 позиций · 27 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуНижний подкрылок (S06NT6ES)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
5243992-067Hinge-lower pivot,blk,rhПо схеме: 1 шт.
5243978Mnt,upper shock,blkhd,rhПо схеме: 1 шт.
5810947Foam,sealПо схеме: 1 шт.
7547180Nut-flanged,3/8-16 nylon-z (10)По схеме: 4 шт.
7517935Scr-3/8,16x1 1/4 hxsoc cs zy3По схеме: 4 шт.
5243977Mount-upper shock,blkhd,lhПо схеме: 1 шт.
7621467Rivet, blind(50) *По схеме: 21 шт.
7621431Rivet(50)По схеме: 2 шт.
7661136Rvt-3/16(,376-,500)st-st-lf-z (По схеме: 6 шт.
5244049-067Brkt,rad,rod support,blkПо схеме: 1 шт.
5244050Brace,pan lowerПо схеме: 1 шт.
5243991-067Hinge-lower pivot,lh,blkПо схеме: 1 шт.
7542153Nut,nylok,flangedПо схеме: 2 шт.
5434439-070Bumper-frt,w/out nutserts,blkПо схеме: 1 шт. · Incl. Hdwr;
7512163БолтПо схеме: 2 шт.
7621472Rivet(50) *По схеме: 3 шт.
5245853Shield,heat,extendedПо схеме: 1 шт.
5434343-453Nosepan-gas assist,aval grayПо схеме: 1 шт.
7542122Nut-nylok(10)По схеме: 4 шт.
7555827ШайбаПо схеме: 4 шт.
7515166Screw(10)По схеме: 4 шт.
7517312Screw (10)По схеме: 4 шт. · If built before 5/2/05;
7517986Scr-1/4-10 3/4 unslt hwh-yПо схеме: 4 шт. · If built after 5/2/05;
7552801Washer, spring lock(10)По схеме: 4 шт. · If built before 5/2/05;
5244889Guide-hood,rhПо схеме: 1 шт.
5244888Guide-hood,lhПо схеме: 1 шт.
