7515369БолтПо схеме: 1 шт.

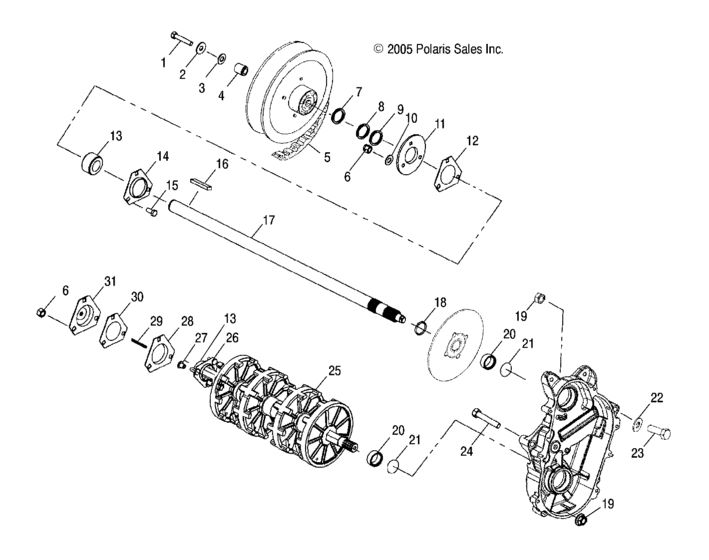

Схема узла
31 позиция · 33 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуПривод гусеницы (S06NT6ES)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
7555701Washer,flatПо схеме: 1 шт.
7555734Washer,flat(10)По схеме: 1 шт.
5020913Кольцо/шайбаПо схеме: 1 шт.
3211080Belt drive(5)По схеме: 1 шт.
7542324Nut,nylok(10)По схеме: 6 шт.
7555917ШайбаПо схеме: 1 шт.
7555864Washer(10)По схеме: 1 шт.
7556509Bushing(10)По схеме: 1 шт.
7558402Washer,flat(10)По схеме: 3 шт.
5241359Flange rd,relube w/zerkПо схеме: 1 шт.
7080561Fitting,lub/venПо схеме: 1 шт.
5811095Gasket,jackshaft,blkПо схеме: 1 шт.
3514525BearingПо схеме: 2 шт.
5222751FlangetteПо схеме: 1 шт.
7512377Bolt,carriageПо схеме: 3 шт.
7721128Key-1/4x3/16x2,75По схеме: 1 шт.
1332283Asm,,jackshaft,15t,w/brg,1,06По схеме: 1 шт. · Incl. 13,18;
7710422Ring, retainingПо схеме: 1 шт.
7542423Nut,flangeПо схеме: 3 шт.
5020588Sleeve, sealПо схеме: 2 шт.
5410613O ring(10)По схеме: 2 шт.
7558403Washer,wroughtПо схеме: 1 шт.
7518002Scr-3/8-16x2,25 hx/cp-g5-yПо схеме: 1 шт.
7515428Bolt,carriageПо схеме: 2 шт.
1590366Asm-driveshaft,4dr(smooth)edgeПо схеме: 1 шт. · Incl. 26,27;
1012945Asm.-flangette w/screwsПо схеме: 1 шт.
3280019Bushing metal speedoПо схеме: 1 шт.
5243529Flangette-offset,w/holeПо схеме: 1 шт.
3280017Вал привода спидометраПо схеме: 1 шт.
5830012Gasket,drive adaptorПо схеме: 1 шт.
3280116Adapter,drive,w/zerkПо схеме: 1 шт.
3280540Drive-adaptor w/zerkПо схеме: 1 шт.
