5432634Grip,handlebarПо схеме: 2 шт.

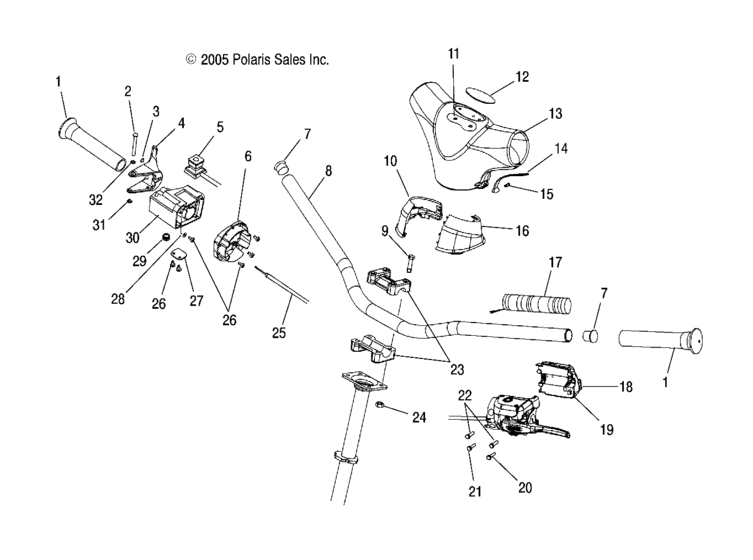

Схема узла
32 позиции · 34 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРуль & Пульт управления рулевой (S06NT6ES)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
7661624Pin-retainingПо схеме: 1 шт.
7710503Ring,retainingПо схеме: 1 шт.
5432970Throttle,lever,35.5mmПо схеме: 1 шт.
2010171Asm,,lever,htr,hi/lo 35,5mmПо схеме: 1 шт.
4110106Switch, auxiliary shut-offПо схеме: 1 шт.
5433345Adapter-block,throttleПо схеме: 1 шт.
5431096PlugПо схеме: 2 шт.
5243355-067Handlebar,blkПо схеме: 1 шт.
7517238БолтПо схеме: 4 шт.
5434488Collar-console,std,rhПо схеме: 1 шт.
7670106Nut-push on,,170-,180-y(10)По схеме: 2 шт.
5434179Emblem-"star" plm,bezel,hndlbrПо схеме: 1 шт.
5433159-070Cover, handlebar, blackПо схеме: 1 шт.
5433160-070Slide-handlebar cover,blkПо схеме: 2 шт.
4010287Clip,dart nylon,blkПо схеме: 2 шт.
5434487Collar-console,std,lhПо схеме: 1 шт.
2460677Heater,grip,lo/med/hi ***По схеме: 2 шт.
5433291Button switch hi/lo, lh controlПо схеме: 1 шт.
5438874Button-switch,hi/lo,lh controlПо схеме: 1 шт.
2010206Asm., lh controlПо схеме: 1 шт.
7517566Screw, 1,50По схеме: 1 шт.
7512078Screw, 1,12(10)По схеме: 1 шт.
7517441Screw, ,75По схеме: 2 шт.
5630187-067Block,handlebar,blkПо схеме: 2 шт.
7542122Nut-nylok(10)По схеме: 4 шт.
7080867Cable,throttleПо схеме: 1 шт.
7511848БолтПо схеме: 8 шт.
5432261Holder-wireПо схеме: 1 шт.
7555727Washer (50)По схеме: 1 шт.
7512465Screw,setПо схеме: 1 шт.
5431592Block,throttle/brakeПо схеме: 1 шт.
7710401Ring,retaining (10)По схеме: 1 шт.
7555730ШайбаПо схеме: 2 шт.
