2683678Asm-seat coverПо схеме: 1 шт.

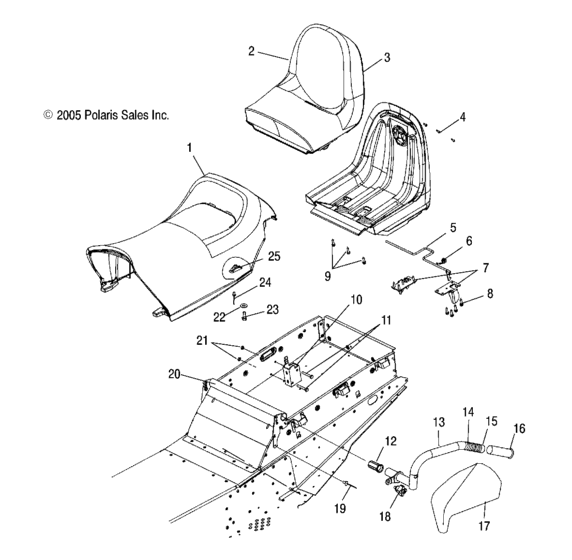

Схема узла
25 позиций · 31 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуСиденье (S06NT6ES)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
2683732Asm-seatПо схеме: 1 шт.
2683680Asm-base seat,pssngr,secondaryПо схеме: 1 шт.
2683681Asm-seat cover,passengerПо схеме: 1 шт.
2683679Asm-seat,passenger,touringПо схеме: 1 шт. · Incl. 2-9;
7512026БолтПо схеме: 3 шт.
1015005Weld-seat latchПо схеме: 1 шт.
7042246Spring-seat latch,torsionПо схеме: 1 шт.
5247091Plate-latch mnt,rhПо схеме: 1 шт.
5247090Plate-latch mnt,lhПо схеме: 1 шт.
7621485Rivet(50)По схеме: 6 шт.
7512098Screw (10) *По схеме: 3 шт.
5246855Tube-strikerПо схеме: 2 шт.
7512130БолтПо схеме: 4 шт.
5435997Bushing-grabhandleПо схеме: 2 шт.
1013963-067Weld-grabhandle,lh,blkПо схеме: 1 шт.
1013964-067Weld-grabhandle,rh,blkПо схеме: 1 шт.
2461199Heater-grip,passengerПо схеме: 2 шт.
5431096PlugПо схеме: 2 шт.
5412306Grip-handlebarПо схеме: 2 шт.
2683162Asm-wind deflector,rhПо схеме: 1 шт.
2683161Asm-wind deflector,lhПо схеме: 1 шт.
2632756Asm-knob,grabhandleПо схеме: 2 шт.
7661637Rivet,interlock,z(50) *По схеме: 6 шт.
1014499Weld-tube,grabhandleПо схеме: 1 шт.
7542122Nut-nylok(10)По схеме: 4 шт.
7558301Washer, flat(10) *По схеме: 2 шт.
7517219БолтПо схеме: 2 шт.
7621319Rivet,pop,5/32"(50)По схеме: 4 шт.
7621307New Genuine PartПо схеме: 4 шт.
5631194Nut-seatПо схеме: 2 шт.
