5435394-070Grip-handlebar,blkПо схеме: 2 шт.

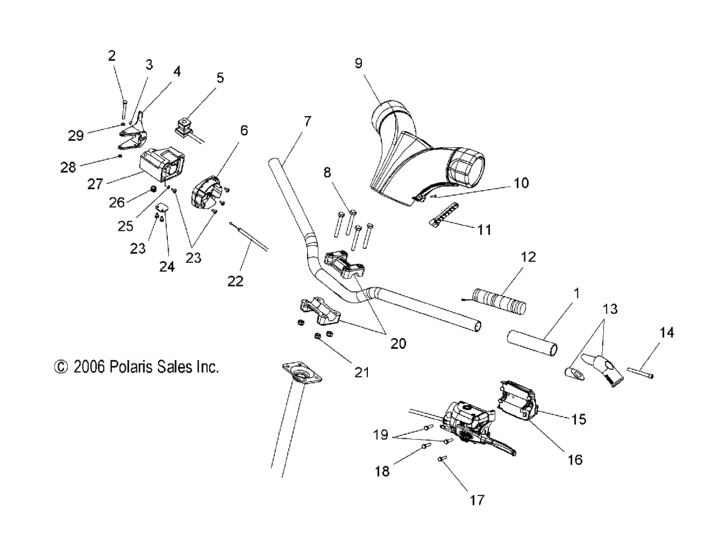

Схема узла
29 позиций · 34 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРуль & Пульт управления рулевой (S07PP7FS/PP7FSA/PP7FE/PD7FS/PD7FE)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
5452149-070GRIP-HANDLEBAR,RMK,BLKПо схеме: 2 шт.
7661624Pin-retainingПо схеме: 1 шт.
7710503Ring,retainingПо схеме: 1 шт.
2010171Asm,,lever,htr,hi/lo 35,5mmПо схеме: 1 шт.
5432970Throttle,lever,35.5mmПо схеме: 1 шт.
4011280Switch-aux shut-off/powerПо схеме: 1 шт.
5433345Adapter-block,throttleПо схеме: 1 шт.
5249859-067Bar-handle,blkПо схеме: 1 шт.
7517238БолтПо схеме: 4 шт.
5436554-070Cover-handlebar,blkПо схеме: 1 шт.
4010287Clip,dart nylon,blkПо схеме: 2 шт.
5436553-070Slide-handlebar cover,blkПо схеме: 2 шт.
2410836Heater-grip,lo/med/hi,shortПо схеме: 2 шт.
1253274-070Asm., handlebar hook, blackПо схеме: 2 шт.
2872482-070Hook,hndlbar,45deg,blkПо схеме: 2 шт.
7517834Scr-socket head,ss5/16-18x3,00По схеме: 2 шт.
5433291Button switch hi/lo, lh controlПо схеме: 1 шт.
5438874Button-switch,hi/lo,lh controlПо схеме: 1 шт.
2010237Asm-control,lh,mfgПо схеме: 1 шт.
2010370Asm-control,lh,mfg,revПо схеме: 1 шт.
7517566Screw, 1,50По схеме: 1 шт.
7512078Screw, 1,12(10)По схеме: 1 шт.
7517441Screw, ,75По схеме: 2 шт.
5630187-067Block,handlebar,blkПо схеме: 2 шт.
7542122Nut-nylok(10)По схеме: 4 шт.
7081388Cable-throttle,fs/fstПо схеме: 1 шт.
7511848БолтПо схеме: 8 шт.
5432261Holder-wireПо схеме: 1 шт.
7555727Washer (50)По схеме: 1 шт.
7512465Screw,setПо схеме: 1 шт.
5431592Block,throttle/brakeПо схеме: 1 шт.
7710401Ring,retaining (10)По схеме: 1 шт.
7555730ШайбаПо схеме: 2 шт.
