7512565БолтПо схеме: 1 шт. · 10;

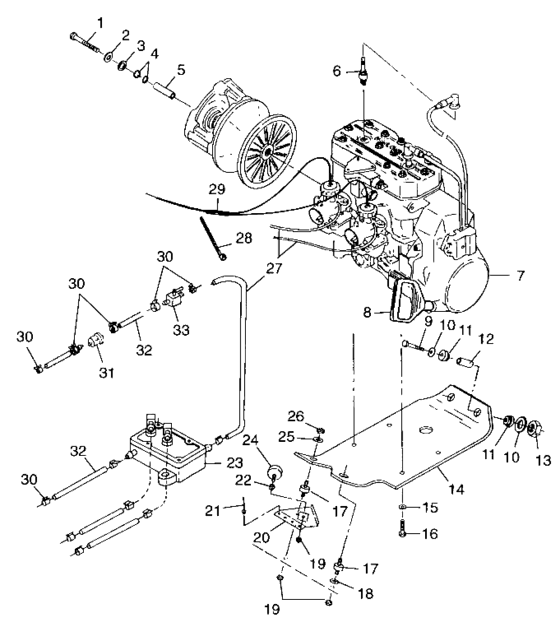

Схема узла
32 позиции · 34 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКрепление двигателя и сопутствующие детали (099SU4BS)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
7575202Washer lockПо схеме: 1 шт. · 10;
5010278Washer, clutch retainerПо схеме: 1 шт.
5410507O ring,(10)По схеме: 2 шт. · 10;
5020513Кольцо/шайбаПо схеме: 1 шт.
3070166Sparkplug, rn3c(4)По схеме: 2 шт. · 8;
3085397Eng.ec50pl-16/19/20По схеме: 1 шт. · No Longer Available; S.B.;See Footnote;
5431499Handle, recoilПо схеме: 1 шт.
5431499-070Handle-recoil,blkПо схеме: 1 шт.
7512530БолтПо схеме: 2 шт. · 10;
7555929ШайбаПо схеме: 1 шт. · 10;
7555740Washer(10) *По схеме: 3 шт. · 10;
5410390Mount, engineПо схеме: 4 шт.
5333354Tube,spacerПо схеме: 2 шт.
7542522Nut,flangeПо схеме: 2 шт. · 10;
5242496Plate,motor mt,По схеме: 1 шт.
7553101Washer,spring lockПо схеме: 4 шт. · 10;
7512539БолтПо схеме: 4 шт. · 10;
3110061Mount,eng,По схеме: 2 шт.
7555915Washer,flat(10)По схеме: 1 шт. · 10;
7542451Nut, nylok(10) *По схеме: 4 шт. · 10;
1012048-067Limiter,torque,blk,По схеме: 1 шт.
7661637Rivet,interlock,z(50) *По схеме: 6 шт. · 50;
7542414Nut,hexПо схеме: 2 шт. · 10;
3110063Stop,torque,coarse,1,94 diaПо схеме: 1 шт.
7555893Washer,flat(10)По схеме: 2 шт. · 10;
7547008Nut,flexlockПо схеме: 2 шт. · 10;
8360009-600Line,fuel,1/8 id,600 cm,По схеме: 1 шт.
7080138Cable tie (10)По схеме: 1 шт. · 10;
7080554Cable,throttle,w/oilПо схеме: 1 шт.
7080003Clamp,hose(10)По схеме: 10 шт. · 10;
2520156Filter-fuel,whiteПо схеме: 1 шт.
8450040-600Line fuel,1/4 id(600 cm,)По схеме: 1 шт. · 600 CM.;
7052060Valve,fuel shut-offПо схеме: 1 шт.
