5432634Grip,handlebarПо схеме: 2 шт.

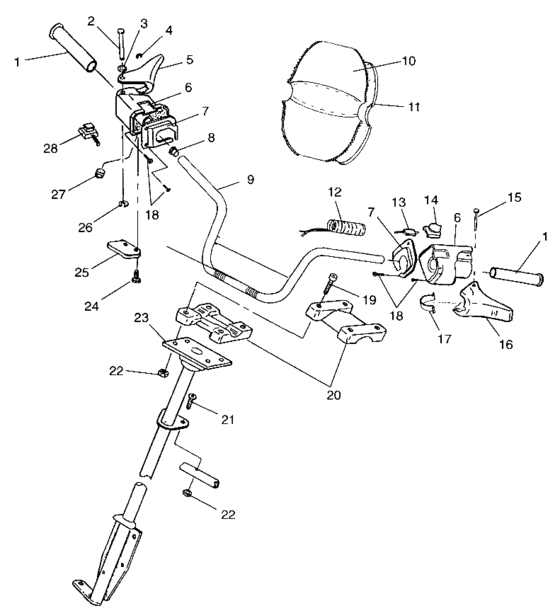

Схема узла
28 позиций · 29 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРулевой механизм (HANDLEBAR)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
7661624Pin-retainingПо схеме: 1 шт. · 10;
7555730ШайбаПо схеме: 2 шт. · 10;
7710401Ring,retaining (10)По схеме: 1 шт. · 10;
2010142Lever asm,htr,std 34mmПо схеме: 1 шт.
5430652Lever-throttleПо схеме: 1 шт.
5431592Block,throttle/brakeПо схеме: 2 шт.
5430604Block-adapterПо схеме: 2 шт.
5431096PlugПо схеме: 2 шт. · 10;
1823135-067Handlebar, blk,По схеме: 1 шт.
2690146Cover asm,h'barПо схеме: 1 шт.
5811179Foam,h'bar,buckhornПо схеме: 1 шт.
2460311Grip-heater asm,hi/loПо схеме: 2 шт.
4110105Switch, brake lightПо схеме: 1 шт.
4110104Switch, dimmerПо схеме: 1 шт.
7661617Rivet,(50)По схеме: 1 шт. · 50;
5430602Lever-brakeПо схеме: 1 шт.
7670044Clip-speedПо схеме: 1 шт. · 10;
7511848БолтПо схеме: 12 шт. · 10;
7517238БолтПо схеме: 4 шт. · 10;
5630187-067Block,handlebar,blkПо схеме: 2 шт.
7517377БолтПо схеме: 2 шт.
7542122Nut-nylok(10)По схеме: 6 шт. · 10;
1823182-067Post,steering,blkПо схеме: 1 шт.
7511858Screw(10)По схеме: 2 шт. · 10;
5432261Holder-wireПо схеме: 1 шт.
7710503Ring,retainingПо схеме: 1 шт. · 10;
7512465Screw,setПо схеме: 1 шт. · 10;
4110106Switch, auxiliary shut-offПо схеме: 1 шт.
