7621432Rivet,3/16x,402(50)По схеме: 8 шт. · 50;

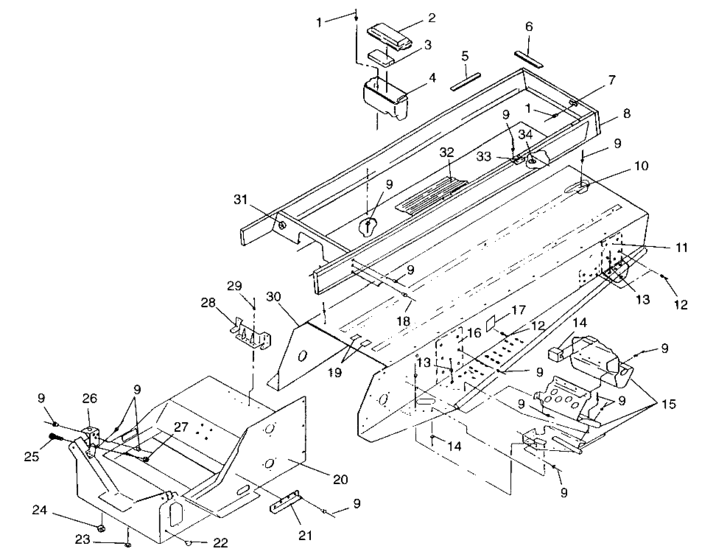

Схема узла
33 позиции · 35 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТуннель (099SU4BS)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
5430719Cover,tool boxПо схеме: 1 шт.
5811051Foam,toolboxПо схеме: 1 шт.
5430716Box-toolПо схеме: 1 шт.
5410562Seal,seat riserПо схеме: 2 шт.
5410563Seal,short,seat riserПо схеме: 2 шт.
7080393Clip, half(10)По схеме: 1 шт. · 10;
1011947-067Riser, seat asm,По схеме: 1 шт.
7661637Rivet,interlock,z(50) *По схеме: 134 шт. · 50;
5510233Strip, wearПо схеме: 2 шт.
1012387-067Pad,lh,hd,suspensionПо схеме: 1 шт.
1012388-067Pad,rh,hd,suspensionПо схеме: 1 шт.
7661837Rivet ,(50)По схеме: 58 шт. · 50;
7661844Rivet,semi-tube,,(50)По схеме: 6 шт. · 50;
5521238Extrusion,clutchguardПо схеме: 1 шт.
1012734Footrest asm,lhПо схеме: 1 шт.
1012735Footrest asm,rh,lxПо схеме: 1 шт.
5211323-067Brkt,f,susp,,blk,По схеме: 2 шт.
5211220-067Plate,tunnel,carrier,blk,По схеме: 2 шт.
7661638Rivet,interlock,b(50)По схеме: 4 шт. · 50;
7073978Decal, tunnel stripПо схеме: 2 шт.
1012728-067Bulkhead,blkПо схеме: 1 шт.
5222857Guard,adapter guideПо схеме: 1 шт.
7080416Plug, holeПо схеме: 2 шт. · 10;
7080398Plug, holeПо схеме: 1 шт. · 10;
7080399Bushing,open/closeПо схеме: 1 шт. · 10;
7512307БолтПо схеме: 1 шт. · 10;
7542321Nut,flange(10)По схеме: 1 шт. · 10;
5221932-067Bracket, gastankПо схеме: 1 шт.
7621301Rivet(10)По схеме: 5 шт. · 50;
1012402Tunnel,hdПо схеме: 1 шт. · LX;Incl. 9-11,16;
7080392ВтулкаПо схеме: 1 шт. · OPEN/CLOSE;10;
5410561Protector, riserПо схеме: 1 шт.
7020023Hinge,flatПо схеме: 3 шт. · 10;
5410437Grommet (10)По схеме: 1 шт.
