2682143Cover,backrestПо схеме: 1 шт.

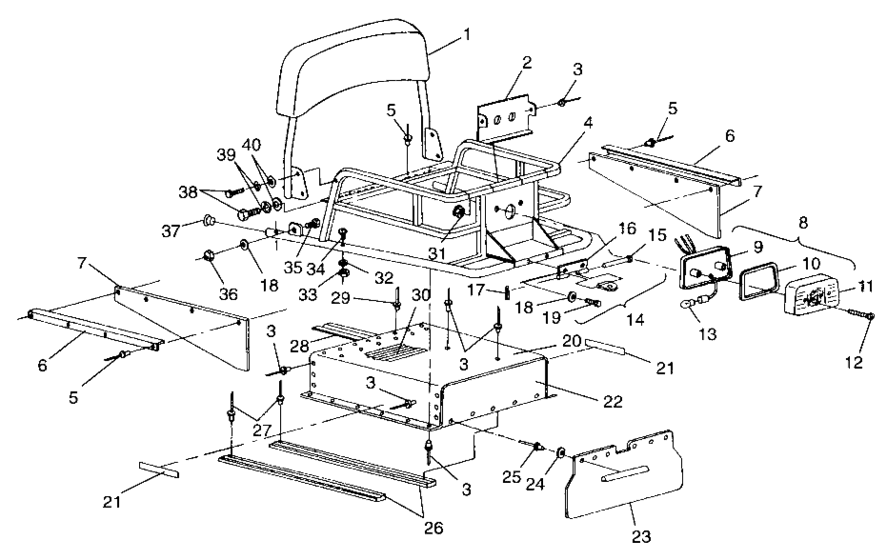

Схема узла
40 позиций · 46 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТуннель & Багажник (099SU4BS)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
2682144Backrest asm.По схеме: 1 шт. · Incl. 2;
5222868-067Shield,taillightПо схеме: 1 шт.
7661638Rivet,interlock,b(50)По схеме: 40 шт. · 50;
1012076-067Rack,blkПо схеме: 1 шт.
7621462Rivet(50)По схеме: 12 шт. · 50;
5220497-067Brkt,snow-flapПо схеме: 2 шт.
5810222Snow flap-sideПо схеме: 2 шт.
2432035Taillight asm,По схеме: 1 шт. · Incl. 9-13;
4032047Base&socket,t/lПо схеме: 1 шт.
4032045ПрокладкаПо схеме: 1 шт.
4032046Lens,taillightПо схеме: 1 шт.
4032029БолтПо схеме: 2 шт.
4030063Bulb,t/l,ext,dutyПо схеме: 1 шт.
1011624-067Hitch weld, blk.По схеме: 1 шт.
2871178Kit,towhitch,atvПо схеме: 1 шт.
2870708Hitchkit,l,t,/startrakПо схеме: 1 шт. · Incl. 15-19;
7662209Штифт скобыПо схеме: 1 шт. · 10;
1011518-067Hitch weld,blk,(u,s,)По схеме: 1 шт. · U.S.;
7661401Pin,cotter(10)По схеме: 1 шт. · 10;
7552603Washer,spring lock(10)По схеме: 4 шт. · 10;
7512490БолтПо схеме: 2 шт. · 10;
5240516-067Extrusion-tunnel rear,blkПо схеме: 1 шт.
2670070Reflector redПо схеме: 2 шт.
5240530Panel,r,extensionПо схеме: 1 шт.
5410553Flap,snowПо схеме: 1 шт. · WIDETRAK;
5812320Flap-snowПо схеме: 1 шт. · WIDETRAK;
7556044Washer,(10)По схеме: 6 шт. · 10;
7621418Rivet,pop(50)*По схеме: 6 шт. · 50;
5222448Strip, wear, ext,По схеме: 2 шт.
7621449Rivet(50)По схеме: 2 шт. · 50;
5222323Brkt,harness protectorПо схеме: 1 шт.
7621429Rivet(50)По схеме: 33 шт. · 50;
5410560Protector, bedПо схеме: 1 шт.
7670054Nut, push-on (10)По схеме: 2 шт. · 10;
7558301Washer, flat(10) *По схеме: 4 шт. · 10;
7542122Nut-nylok(10)По схеме: 4 шт. · 10;
7517377БолтПо схеме: 4 шт.
7515522БолтПо схеме: 2 шт. · 10;
7542458ГайкаПо схеме: 2 шт. · 10;
5430713PlugПо схеме: 2 шт. · 10;
7515341Screw,pan hd,phillipsПо схеме: 6 шт. · 10;
7515355БолтПо схеме: 6 шт. · 10;
7552901Washer,spring lock(10)По схеме: 4 шт. · 10;
7555843Washer, flatПо схеме: 4 шт. · 10;
7558302Washer,wroughtПо схеме: 4 шт. · 10;
