5434715-070Grip-handlebar,std,blkПо схеме: 2 шт.

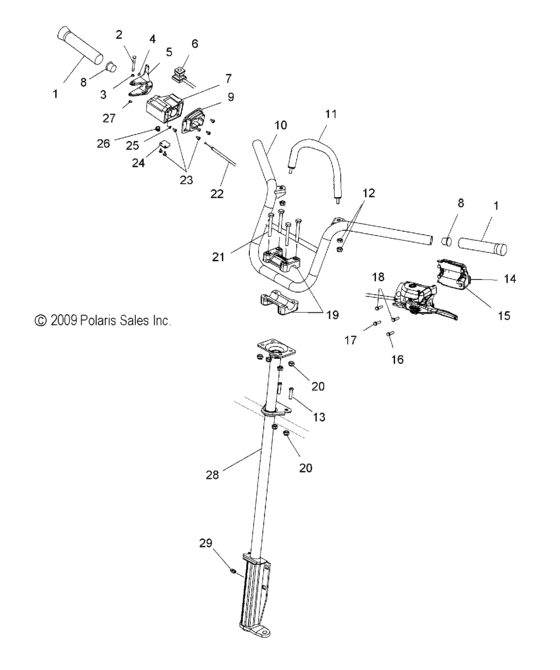

Схема узла
29 позиций · 32 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРуль (S10SU4BSL/BEL)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
7661624Pin-retainingПо схеме: 1 шт.
7555730ШайбаПо схеме: 2 шт.
7710401Ring,retaining (10)По схеме: 1 шт.
5432970Throttle,lever,35.5mmПо схеме: 1 шт.
2010271Asm-lever,htr,hi/lo 35,5mmПо схеме: 1 шт.
4012271Sw-aux shut-off closed,honПо схеме: 2 шт.
5431592Block,throttle/brakeПо схеме: 1 шт.
5431096PlugПо схеме: 2 шт.
5430604Block-adapterПо схеме: 1 шт.
1822958-067Handlebar, blackПо схеме: 1 шт.
2683815-070Bar-mountain,blkПо схеме: 1 шт.
7542344Nut,nylokПо схеме: 2 шт.
7547107Nut5/16-18,hx,jamПо схеме: 2 шт.
7518264Scr-1/4-20x1 1/2 ph/trx-gr5-yПо схеме: 2 шт.
5433291Button switch hi/lo, lh controlПо схеме: 1 шт.
5438874Button-switch,hi/lo,lh controlПо схеме: 1 шт.
2010305Asm-control,lh,(basic)По схеме: 1 шт. · Incl. 14;
7517566Screw, 1,50По схеме: 1 шт.
7512078Screw, 1,12(10)По схеме: 1 шт.
7517441Screw, ,75По схеме: 2 шт.
5630187-067Block,handlebar,blkПо схеме: 2 шт.
7542122Nut-nylok(10)По схеме: 6 шт.
7517238БолтПо схеме: 4 шт.
7080554Cable,throttle,w/oilПо схеме: 1 шт.
7511848БолтПо схеме: 12 шт.
5432261Holder-wireПо схеме: 1 шт.
7555727Washer (50)По схеме: 2 шт.
7512465Screw,setПо схеме: 1 шт.
7710503Ring,retainingПо схеме: 1 шт.
1823182-067Post,steering,blkПо схеме: 1 шт.
7080433Fitting,lubrication,threaded(10По схеме: 2 шт.
