3083909СоединительПо схеме: 1 шт.

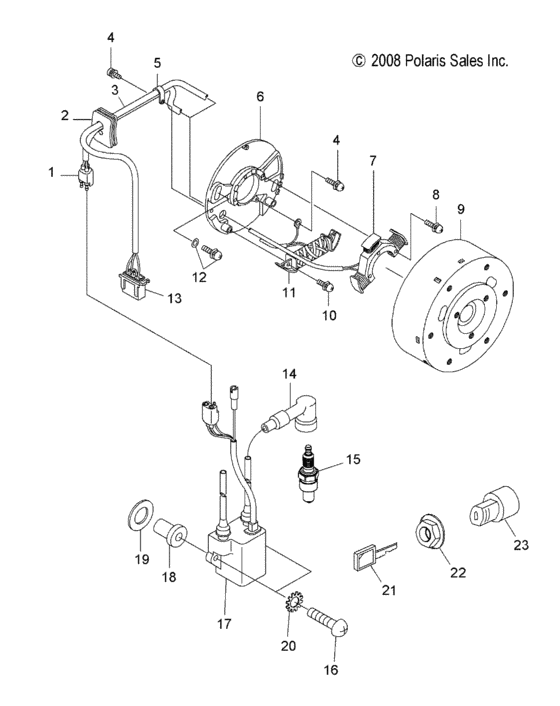

Схема узла
23 позиции · 27 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуСистема зажигания (S10SU4BSL/BEL)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
3082969GrommetПо схеме: 1 шт.
3087007Harness-wireПо схеме: 1 шт. · Incl. 2;
3081260Asm,,screw&washer(10)По схеме: 2 шт.
3081296ClampПо схеме: 1 шт.
3087004Asm-plateПо схеме: 1 шт. · Incl. 1-8,10,11,13;
3083987Plate, coilПо схеме: 1 шт.
3087262MagnetoПо схеме: 1 шт.
3083991Stator 1По схеме: 1 шт.
3082365Asm,,screw and washer(10)По схеме: 3 шт.
3087005Asm-flywheelПо схеме: 1 шт.
3083423Asm,,screw & washerПо схеме: 2 шт.
3083984Coil, exciterПо схеме: 1 шт.
3082175Asm,,screw&washer(10)По схеме: 2 шт.
3081513Coupler,maleПо схеме: 1 шт.
4020129Resistor plug cap (10)По схеме: 2 шт.
3070166Sparkplug, rn3c(4)По схеме: 2 шт.
7512222Screw(10)По схеме: 2 шт.
3087006Coil-ignitionПо схеме: 1 шт.
7541923Nut-well(10) *По схеме: 2 шт.
7555843Washer, flatПо схеме: 2 шт.
7558302Washer,wroughtПо схеме: 2 шт.
7552604Washer(10)По схеме: 2 шт.
5410611Key,ignition,w/cap when ordering ignition key pn 5410611 be sure to specify if for an a,b,c,d, or e switch. letter code willПо схеме: 1 шт. · NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found;
7547035Nut,ignitionПо схеме: 1 шт.
2200358Kit,ign,switchПо схеме: 1 шт.
2205055Kit-ignition switch,es,compltПо схеме: 1 шт.
