Спинка (S10SU4BSL/BEL)

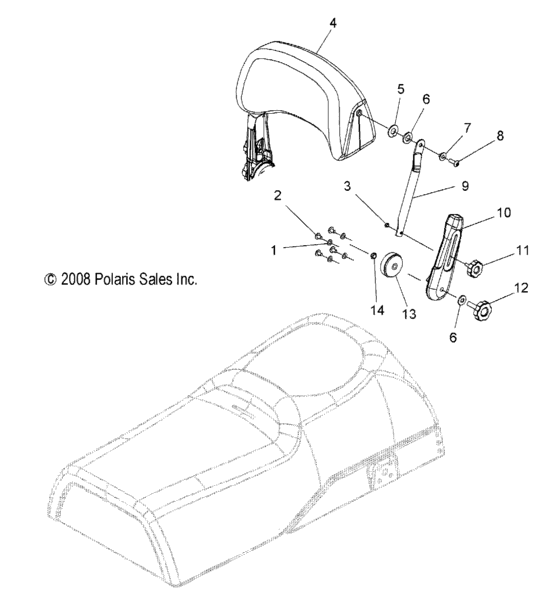

Схема узла

14 позиций · 15 артикулов

Нажмите номер на схеме или выберите позицию:

Узел в сборе

По запросу

Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.

Поз.Наименование / OEMДействие

7552603Washer,spring lock(10)По схеме: 8 шт.

7518798Scr-3/8-16x,75 hxsoc,w/patchПо схеме: 8 шт.

7542324Nut,nylok(10)По схеме: 2 шт.

2684070Asm-seat back coverПо схеме: 1 шт.

2684071Asm-backrestПо схеме: 1 шт.

5250122Plate-backer w/ notchПо схеме: 2 шт.

5810291Spacer, rubber (10)По схеме: 2 шт.

5136584Spacer-backrest pivotПо схеме: 2 шт.

7510004Scr-3/8-16x1 1/4 torx/trussПо схеме: 2 шт.

5250118-067Arm-adjuster,backrest,blkПо схеме: 2 шт.

5436635Mount-adj armПо схеме: 2 шт.

7081484Knob-large,5/16",low shlderПо схеме: 2 шт.

7081344Knob-largeПо схеме: 2 шт.

5135462Cylinder-ratchetПо схеме: 2 шт.

7547376Nut-jam,1/2-13,hex-zПо схеме: 2 шт.
