8GC-77111-30-00КапотПо схеме: 1 шт. · UR FOR BWS1

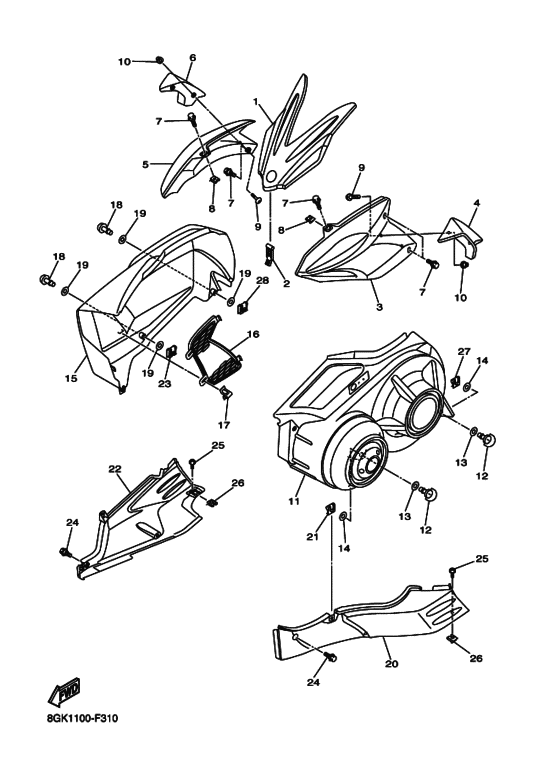

Схема узла
28 позиций · 31 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКапот
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
59V-21646-00-00ХомутПо схеме: 1 шт.
8GK-2835U-30-00Панель 1По схеме: 1 шт. · UR FOR BWS1
8GK-77561-00-00Защита 1По схеме: 1 шт.
8GK-2835V-30-00Панель 2По схеме: 1 шт. · UR FOR BWS1
8GK-77562-00-00Защита 2По схеме: 1 шт.
90109-06220-00БолтПо схеме: 6 шт.
90183-06100-00Гайка (скоба)По схеме: 2 шт.
98902-05016-00ВинтПо схеме: 4 шт.
901-79055-23-00ГайкаПо схеме: 4 шт.
8GC-2197H-20-00Крышка леваяПо схеме: 1 шт. · UR FOR BWS1
3FV-28386-00-00Замок/фиксаторПо схеме: 3 шт.
2TK-21757-00-00ШайбаПо схеме: 3 шт.
5TJ-21757-00-00ШайбаПо схеме: 3 шт.
8GC-2198H-20-00Крышка праваяПо схеме: 1 шт. · UR FOR BWS1
8GC-2198H-21-00Крышка праваяПо схеме: 1 шт. · UR FOR BWS1
8GC-77134-00-00РешёткаПо схеме: 1 шт.
90468-06001-00ХомутПо схеме: 2 шт.
5PW-28386-00-00КреплениеПо схеме: 4 шт.
2TK-21757-00-00ШайбаПо схеме: 8 шт.
8GC-2196A-20-00Подрамник левыйПо схеме: 1 шт. · UR FOR BWS1
4XV-2177L-01-00СкобаПо схеме: 1 шт.
8GC-2196E-20-00Подрамник правыйПо схеме: 1 шт. · UR FOR BWS1
5PW-2177L-00-00СкобаПо схеме: 2 шт.
5PW-2177L-01-00СкобаПо схеме: 2 шт.
90109-06220-00БолтПо схеме: 4 шт.
90149-06105-00ВинтПо схеме: 2 шт.
90183-06100-00Гайка (скоба)По схеме: 2 шт.
4XV-2177L-01-00СкобаПо схеме: 1 шт.
5PW-2177L-00-00СкобаПо схеме: 2 шт.
5PW-2177L-01-00СкобаПо схеме: 2 шт.
