88R-17660-03-00Щека вариатора вторичнаяПо схеме: 1 шт.

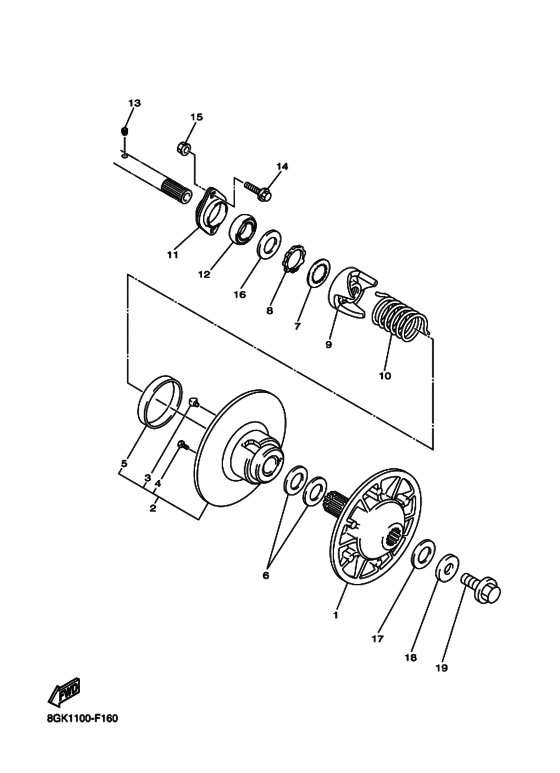

Схема узла
19 позиций · 24 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВедомый шкив & Вал
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8GC-17670-00-00Щека вариатора подвижнаяПо схеме: 1 шт.
8GC-17688-00-00УпорПо схеме: 3 шт.
90154-06062-00ВинтПо схеме: 3 шт.
98907-06016-00ВинтПо схеме: 3 шт.
90384-90081-00Втулка биметаллическаяПо схеме: 1 шт.
90201-345G2-00ШайбаПо схеме: 2 шт.
90214-29060-00ШайбаПо схеме: 1 шт.
93440-34170-00Кольцо стопорноеПо схеме: 1 шт.
88R-17684-03-00Основание пружиныПо схеме: 1 шт.
90508-55007-00ПружинаПо схеме: 1 шт.
8CR-47631-01-00Корпус подшипникаПо схеме: 1 шт.
933-99999-43-00ПодшипникПо схеме: 1 шт.
901-13060-64-00ВинтПо схеме: 2 шт.
901-13060-06-00БолтПо схеме: 2 шт.
95022-08025-00БолтПо схеме: 2 шт.
95602-08200-00ГайкаПо схеме: 2 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 2 шт.
90201-25526-00Шайба (T=2.0 мм)По схеме: 1 шт.
90201-25527-00Шайба (T=1.0 мм)По схеме: 2 шт. · UR UN
90201-252F1-00Шайба (T=0.5 мм)По схеме: 2 шт. · UR UN
90201-141A3-00ШайбаПо схеме: 1 шт.
90201-14022-00ШайбаПо схеме: 1 шт.
90105-14002-00БолтПо схеме: 1 шт.
