8ET-82305-10-00Блок управления двигателемПо схеме: 1 шт.

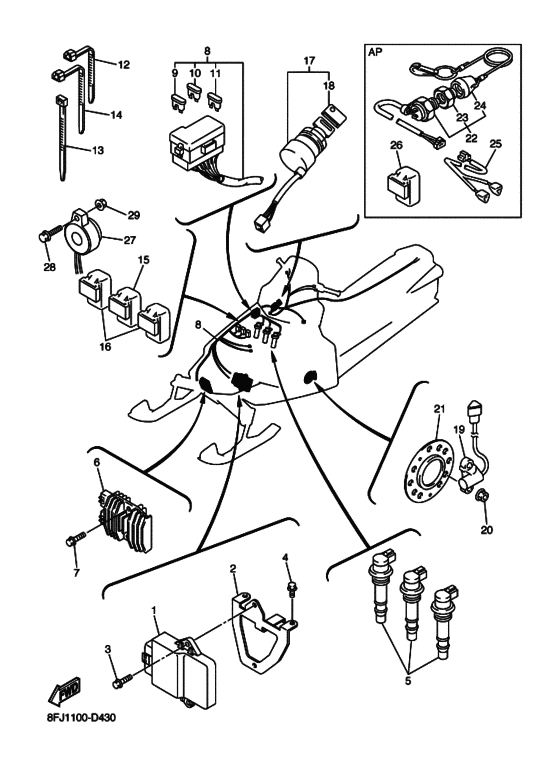

Схема узла
24 позиции · 38 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЭлектрооборудование 1
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8ES-85991-00-00КреплениеПо схеме: 1 шт.
958-27060-16-00БолтПо схеме: 2 шт.
958-17060-16-00БолтПо схеме: 2 шт.
958-27060-10-00БолтПо схеме: 2 шт.
95817-06010-00БолтПо схеме: 2 шт.
8ES-82310-00-00Катушка высоковольтнаяПо схеме: 3 шт.
5JW-81960-00-00Реле-регуляторПо схеме: 1 шт.
95807-06025-00БолтПо схеме: 2 шт.
958-17060-25-00БолтПо схеме: 2 шт.
95822-06025-00БолтПо схеме: 2 шт.
8ES-82590-00-00ЭлектропроводкаПо схеме: 1 шт.
8FK-82590-00-00ЭлектропроводкаПо схеме: 1 шт.
5JJ-82151-20-00Предохранитель (20A)По схеме: 3 шт. · 20A-BL
5JJ-82151-30-00Предохранитель (10A-BL)По схеме: 2 шт. · 10A-BL
67F-82151-40-00Предохранитель (10A)По схеме: 2 шт. · 10A-BL
5JJ-82151-10-00Предохранитель (15A-BL)По схеме: 2 шт. · 15A-BL
67F-82151-50-00Предохранитель (15A)По схеме: 2 шт. · 15A-BL
904-64151-95-00Хомут пластмассовыйПо схеме: 5 шт.
904-64130-73-00Хомут пластмассовыйПо схеме: 4 шт.
904-64151-95-00Хомут пластмассовыйПо схеме: 4 шт.
904-64130-77-00Хомут пластмассовыйПо схеме: 4 шт.
904-64151-95-00Хомут пластмассовыйПо схеме: 4 шт.
5DM-81950-00-00Реле (G8HN-1C4T-DJ-Y52)По схеме: 1 шт.
5DM-81950-01-00РЕЛЕПо схеме: 1 шт.
8DM-81950-00-00РелеПо схеме: 2 шт.
8FA-82510-00-00Замок зажиганияПо схеме: 1 шт.
526-82579-00-00Колпачок ключа зажиганияПо схеме: 2 шт.
8EK-83755-00-00Датчик скоростиПо схеме: 1 шт.
8FP-83755-01-00Датчик скоростиПо схеме: 1 шт.
95707-08300-00ГайкаПо схеме: 4 шт.
957-17083-00-00ГайкаПо схеме: 4 шт.
8EK-47551-00-00Крышка корпуса подшипникаПо схеме: 1 шт.
8CW-83383-00-00ЗуммерПо схеме: 1 шт.
97007-05020-00БолтПо схеме: 1 шт.
90101-05396-00БолтПо схеме: 1 шт.
970-27050-20-00БолтПо схеме: 1 шт.
95707-05500-00ГайкаПо схеме: 1 шт.
