8FA-77111-01-P2Капот (S3)По схеме: 1 шт. · UR S3

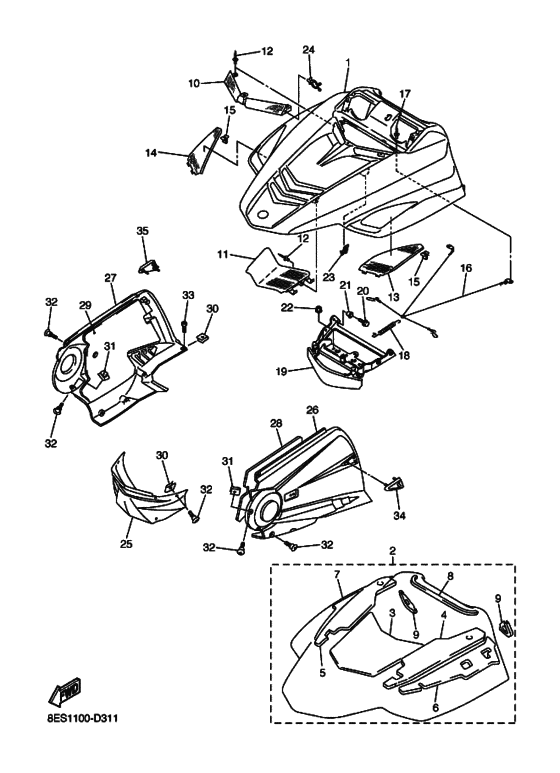

Схема узла
35 позиций · 43 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКапот
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FA-W7726-11-00Тепло-, звукоизоляция, комплектПо схеме: 1 шт.
8FA-77271-01-00Damper, Noise 11По схеме: 1 шт. · 11
8FA-77272-01-00Damper, Noise 12По схеме: 1 шт. · 12
8FA-77273-01-00Damper, Noise 13По схеме: 1 шт. · 13
8FA-77274-01-00Damper, Noise 14По схеме: 1 шт. · 14
8FA-77275-01-00УплотнениеПо схеме: 1 шт. · 15
8FA-77165-00-00УплотнениеПо схеме: 1 шт.
8FA-77167-10-00ОкантовкаПо схеме: 2 шт.
8ES-77133-00-00ВставкаПо схеме: 1 шт.
8ES-77134-00-00ВставкаПо схеме: 1 шт.
90269-06062-00ЗаклёпкаПо схеме: 4 шт.
902-69060-81-00КлипсаПо схеме: 4 шт.
8ES-77109-00-00ВставкаПо схеме: 1 шт.
8ES-77108-00-00ВставкаПо схеме: 1 шт.
90468-06001-00ХомутПо схеме: 2 шт.
8FA-77118-00-00Ограничитель подъёмаПо схеме: 1 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 2 шт.
89A-77159-00-00ПружинаПо схеме: 1 шт.
8FA-77140-00-00ШарнирПо схеме: 1 шт.
95807-06016-00БолтПо схеме: 4 шт.
958-17060-16-00БолтПо схеме: 4 шт.
903-87066-81-00ВтулкаПо схеме: 4 шт.
90387-06857-00ВтулкаПо схеме: 4 шт.
956-07062-00-00ГайкаПо схеме: 2 шт.
95604-06200-00ГайкаПо схеме: 2 шт.
8FA-77135-00-00СкобаПо схеме: 1 шт.
90464-15M27-00ХомутПо схеме: 1 шт.
8FA-21912-00-00Панель передняяПо схеме: 1 шт.
8ES-2197H-00-00Крышка леваяПо схеме: 1 шт.
8ES-2197H-01-00Крышка леваяПо схеме: 1 шт.
8FA-2198H-00-00Крышка праваяПо схеме: 1 шт.
8FA-2198H-02-00Крышка праваяПо схеме: 1 шт.
8ES-77276-00-00УплотнениеПо схеме: 1 шт. · 16
8FA-77277-00-00УплотнениеПо схеме: 1 шт. · 17
8FA-77277-01-00Damper, Noise 17По схеме: 1 шт. · 17
901-83060-53-00Гайка-скобаПо схеме: 8 шт.
90183-06069-00Гайка-скобаПо схеме: 8 шт.
90183-06100-00Гайка (скоба)По схеме: 6 шт.
90154-06009-00ВинтПо схеме: 18 шт.
98907-06014-00ВинтПо схеме: 2 шт.
8FA-77561-00-00ЗащитаПо схеме: 1 шт.
8FA-77562-00-00ЗащитаПо схеме: 1 шт.
