8ES-15421-00-00Крышка блокаПо схеме: 1 шт.

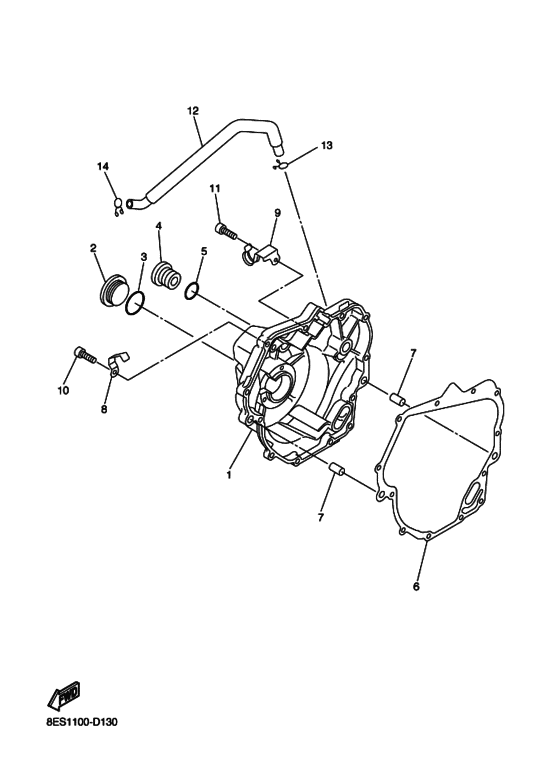

Схема узла
14 позиций · 23 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКрышки картера 1
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8ES-15421-01-00КрышкаПо схеме: 1 шт.
90340-32080-00ПробкаПо схеме: 1 шт.
903-40321-40-00ПробкаПо схеме: 1 шт.
903-40321-16-00Пробка (пластик, серебристая)По схеме: 1 шт.
932-10321-72-00Кольцо уплотнительноеПо схеме: 1 шт.
90340-14117-00ПробкаПо схеме: 1 шт.
93210-14369-00Кольцо уплотнительноеПо схеме: 1 шт.
8ES-15461-00-00Прокладка крышкиПо схеме: 1 шт.
8ES-15461-01-00Прокладка крышкиПо схеме: 1 шт.
99530-08012-00ВтулкаПо схеме: 2 шт.
90462-08225-00СкобаПо схеме: 1 шт.
90465-10038-00СкобаПо схеме: 1 шт.
90109-06015-00БолтПо схеме: 11 шт.
90110-06060-00БолтПо схеме: 1 шт.
90109-06015-00БолтПо схеме: 1 шт.
8ES-1531A-00-00ШлангПо схеме: 1 шт.
904-67100-41-00ХомутПо схеме: 1 шт.
90467-100A1-00ХомутПо схеме: 1 шт.
90467-11106-00ХомутПо схеме: 1 шт.
90467-11019-00ЗажимПо схеме: 1 шт.
90467-11M08-00ХомутПо схеме: 1 шт.
90467-11044-00ХомутПо схеме: 1 шт.
