8ES-13300-00-00Насос масляный в сбореПо схеме: 1 шт.

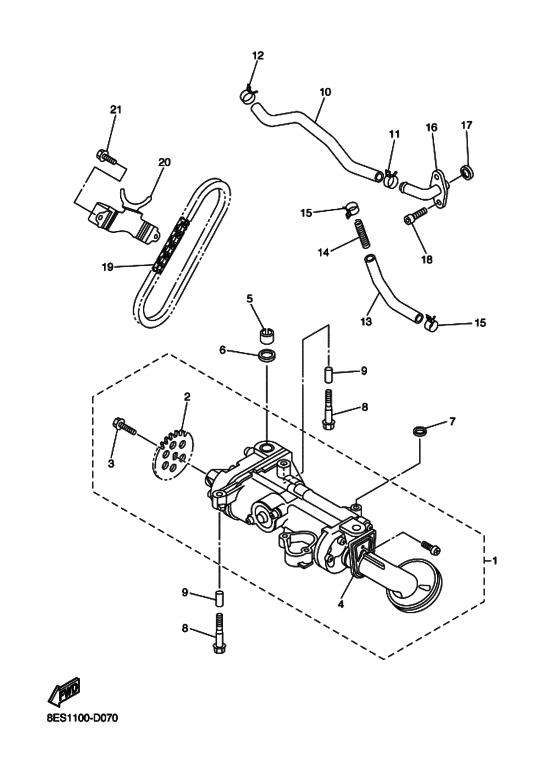

Схема узла
21 позиция · 23 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуМасляный насос
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
4XV-13355-00-00Звёздочка привода масляного насосаПо схеме: 1 шт.
90105-06154-00БолтПо схеме: 1 шт.
90105-06066-00БолтПо схеме: 1 шт.
8ES-13427-00-00ПроставкаПо схеме: 1 шт.
8ES-13284-00-00ТрубкаПо схеме: 1 шт.
932-10183-22-00Кольцо уплотнительноеПо схеме: 1 шт.
93210-14579-00Кольцо уплотнительноеПо схеме: 1 шт.
95817-06040-00БолтПо схеме: 5 шт.
91808-22019-00ВтулкаПо схеме: 2 шт.
8ES-13464-00-00ШлангПо схеме: 1 шт.
90467-22097-00ХомутПо схеме: 1 шт.
90467-22097-00ХомутПо схеме: 1 шт.
8ES-13465-00-00ШлангПо схеме: 1 шт.
90501-080A1-00ПружинаПо схеме: 1 шт.
90467-22097-00ХомутПо схеме: 2 шт.
8ES-13115-00-00ШтуцерПо схеме: 1 шт.
932-10166-29-00Кольцо уплотнительноеПо схеме: 1 шт.
91317-06016-00БолтПо схеме: 2 шт.
94580-25064-00ЦепьПо схеме: 1 шт.
8ES-13898-00-00СкобаПо схеме: 1 шт.
8ES-13898-01-00HOLDERПо схеме: 1 шт.
958-17060-12-00БолтПо схеме: 2 шт.
