8ES-12170-00-00РаспредвалПо схеме: 2 шт.

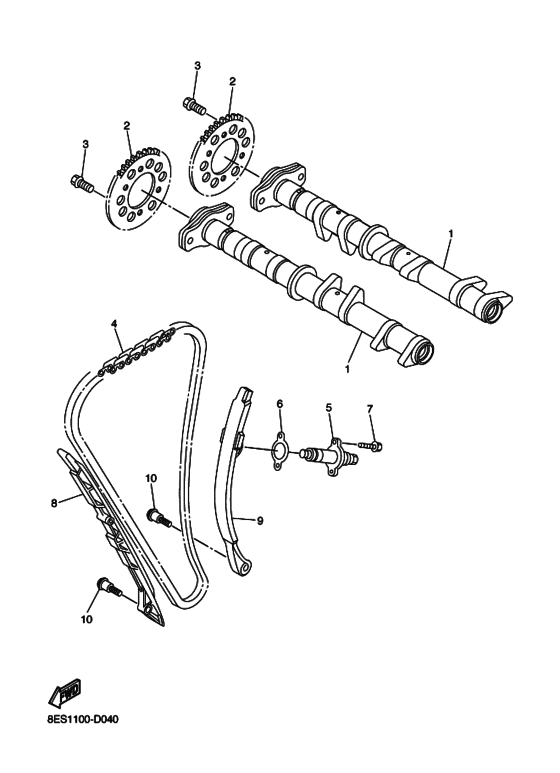

Схема узла
10 позиций · 13 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРаспредвал & Цепь ГРМ
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8ES-12170-01-00РаспредвалПо схеме: 2 шт.
8ES-12176-00-00Звёздочка привода распредвалаПо схеме: 2 шт.
90105-07004-00БолтПо схеме: 4 шт.
945-91591-40-00Цепь привода распредваловПо схеме: 1 шт.
8ES-12210-00-00Натяжитель цепиПо схеме: 1 шт.
8ES-12210-01-00Натяжитель цепиПо схеме: 1 шт.
4FM-12213-00-00Прокладка натяжителя цепиПо схеме: 1 шт.
950-27060-20-00БолтПо схеме: 2 шт.
8ES-12251-00-00Планка поддержки цепи (успокоитель)По схеме: 1 шт.
8ES-12252-00-00Планка натяжителя цепиПо схеме: 1 шт.
90109-06065-00БолтПо схеме: 2 шт.
901-09060-66-00БолтПо схеме: 2 шт.
