8ES-26110-00-00РульПо схеме: 1 шт.

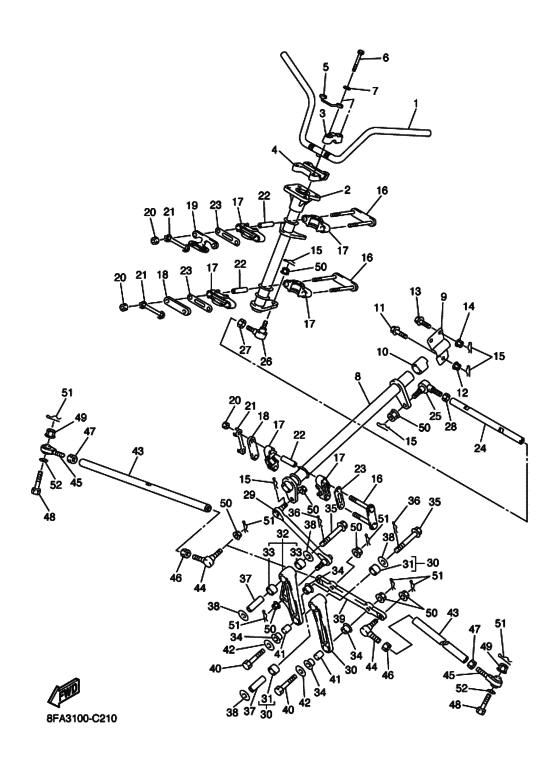

Схема узла
52 позиции · 65 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРулевой механизм
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FA-23813-00-00Ось рулеваяПо схеме: 1 шт.
8FA-23813-01-00Ось поворота руляПо схеме: 1 шт.
8K1-23814-00-00Крышка основания крепления руляПо схеме: 2 шт.
1E6-23441-00-00Крышка крепления руляПо схеме: 2 шт.
8ED-23442-00-00Основание крепление руляПо схеме: 1 шт.
8DF-23857-00-00СкобаПо схеме: 1 шт.
970-27080-55-00БолтПо схеме: 4 шт.
97017-08055-00БолтПо схеме: 4 шт.
929-07086-00-00ШайбаПо схеме: 4 шт.
8FA-23811-00-00Вал привода рулевых тягПо схеме: 1 шт.
8FA-23818-00-00Крепление осиПо схеме: 1 шт.
8FA-23818-02-00Пластина крепления валаПо схеме: 1 шт.
8FA-23873-00-00Втулка валаПо схеме: 1 шт.
8FA-23873-01-00ВтулкаПо схеме: 1 шт.
90105-10728-00БолтПо схеме: 1 шт.
95817-10045-00БолтПо схеме: 1 шт.
956-07102-00-00ГайкаПо схеме: 1 шт.
90105-08552-00БолтПо схеме: 2 шт.
95607-08200-00ГайкаПо схеме: 2 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 2 шт.
90468-12006-00СтопорПо схеме: 6 шт.
8FA-23872-00-00Основание крепления вала руля со шпилькамиПо схеме: 3 шт.
8FA-23812-00-00Втулка крепления осиПо схеме: 6 шт.
8FA-23867-00-00Планка крепления осиПо схеме: 2 шт.
8CJ-23872-00-00Планка с проушинойПо схеме: 1 шт.
953-17086-00-00ГайкаПо схеме: 6 шт.
95337-08600-00ГайкаПо схеме: 6 шт.
1UY-23894-01-00Шайба двойная контровочнаяПо схеме: 3 шт.
90387-09006-00ВтулкаПо схеме: 6 шт.
8FA-23843-00-00ШайбаПо схеме: 3 шт.
8FA-23828-00-00Тяга рулевая внутренняяПо схеме: 1 шт.
8CR-23847-00-00Наконечник рулевой тягиПо схеме: 1 шт.
8CR-23845-10-00Наконечник рулевой тягиПо схеме: 1 шт.
95307-10700-00ГайкаПо схеме: 1 шт.
95317-10700-00ГайкаПо схеме: 1 шт.
90170-10186-00Гайка (левая резьба)По схеме: 1 шт. · (L.H. THREAD)
8FA-23821-00-00ТягаПо схеме: 1 шт.
8FG-2389K-00-00РычагПо схеме: 1 шт.
90383-17001-00ВтулкаПо схеме: 2 шт.
8FA-2389M-00-00СтойкаПо схеме: 1 шт.
93317-41785-00ПодшипникПо схеме: 2 шт.
90381-14001-00ВтулкаПо схеме: 4 шт.
90105-12017-00БолтПо схеме: 2 шт.
8FA-2384N-00-00СтопорПо схеме: 2 шт.
8FA-2412G-00-00ВтулкаПо схеме: 2 шт.
90201-121U3-00ШайбаПо схеме: 4 шт.
8FU-23826-00-00РычагПо схеме: 1 шт.
90102-10044-00БолтПо схеме: 2 шт.
90387-10008-00ВтулкаПо схеме: 2 шт.
90387-10070-00ВтулкаПо схеме: 2 шт.
90201-10742-00ШайбаПо схеме: 2 шт.
8ES-23831-00-00Тяга рулевая наружнаяПо схеме: 2 шт.
8CR-23845-10-00Наконечник рулевой тягиПо схеме: 2 шт.
8FA-23847-00-00Наконечник рулевой тяги наружныйПо схеме: 2 шт.
95307-10700-00ГайкаПо схеме: 2 шт.
95317-10700-00ГайкаПо схеме: 2 шт.
90170-10186-00Гайка (левая резьба)По схеме: 2 шт. · (L.H. THREAD)
90102-10044-00БолтПо схеме: 2 шт.
95707-10300-00ГайкаПо схеме: 2 шт.
957-07105-00-00ГайкаПо схеме: 8 шт.
90179-10394-00ГайкаПо схеме: 8 шт.
914-01200-20-00ШплинтПо схеме: 7 шт.
914-90200-25-00ШплинтПо схеме: 7 шт.
90201-08759-00ШайбаПо схеме: 2 шт.
