8FA-17611-00-00Щека вариатора, неподвижнаяПо схеме: 1 шт.

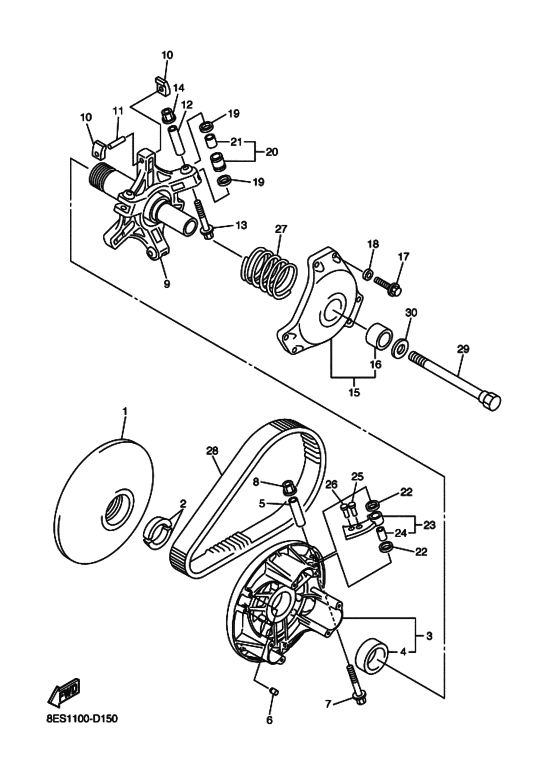

Схема узла
30 позиций · 35 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВедущий шкив & Ремень
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FA-17611-01-00Щека вариатора, неподвижнаяПо схеме: 1 шт.
8V0-17639-00-00СтопорПо схеме: 2 шт.
8FA-17620-00-00Щека вариатора подвижнаяПо схеме: 1 шт.
90384-41242-00Втулка биметаллическаяПо схеме: 1 шт.
903-87051-4T-00ВтулкаПо схеме: 3 шт.
901-13050-53-00ВинтПо схеме: 6 шт.
901-13050-41-00Bolt, SetПо схеме: 6 шт.
90105-05644-00БолтПо схеме: 3 шт.
956-07052-00-00ГайкаПо схеме: 3 шт.
8ES-17640-00-00ПаукПо схеме: 1 шт.
8ES-17640-02-00КрестовинаПо схеме: 1 шт.
8BW-17653-00-00СлайдерПо схеме: 6 шт.
91609-50032-00ШтифтПо схеме: 3 шт.
90387-0514U-00ВтулкаПо схеме: 3 шт.
90105-05644-00БолтПо схеме: 3 шт.
956-07052-00-00ГайкаПо схеме: 3 шт.
8DF-17630-00-00ЧашкаПо схеме: 1 шт.
90380-28237-00ВтулкаПо схеме: 1 шт.
97017-06030-00БолтПо схеме: 6 шт.
92907-06600-00ШайбаПо схеме: 6 шт.
90202-09227-00ШайбаПо схеме: 6 шт.
8FG-17624-20-00РоликПо схеме: 3 шт.
90386-09001-00ВтулкаПо схеме: 1 шт.
902-02082-04-00ШайбаПо схеме: 6 шт.
8ES-17605-00-00ГрузикПо схеме: 3 шт.
90386-08002-00ВтулкаПо схеме: 1 шт.
90261-06034-00Заклёпка (сталь 13.9)По схеме: 3 шт. · IN
902-61060-33-00Заклёпка (сталь 17.2)По схеме: 3 шт. · OUT
90501-552L5-00Пружина (BL-GR-BL)По схеме: 1 шт. · (BL-GR-BL)
8DN-17641-00-00Ремень приводнойПо схеме: 1 шт.
8DN-17641-01-00Ремень приводнойПо схеме: 1 шт.
8V0-17647-00-00Болт (156.5 мм)По схеме: 1 шт.
8V0-17647-10-00Болт (156.5 мм)По схеме: 1 шт.
92907-16100-00Шайба гровернаяПо схеме: 1 шт.
