8ES-12420-00-00Помпа охлаждения в сбореПо схеме: 1 шт.

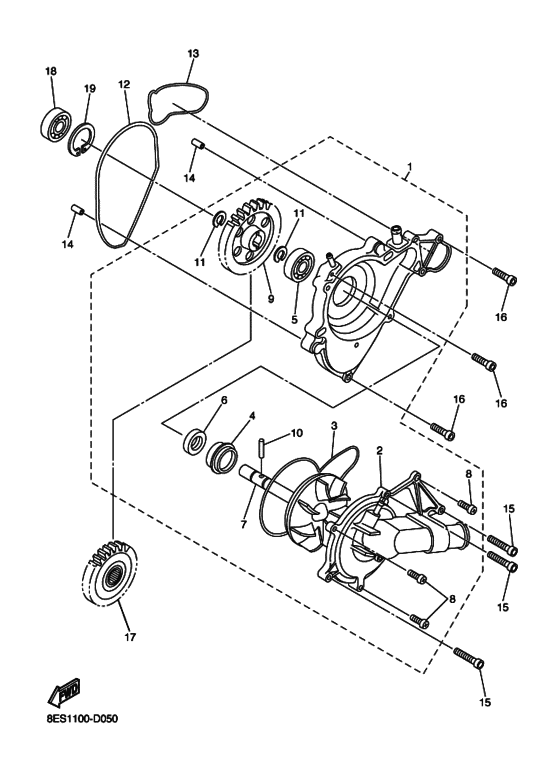

Схема узла
19 позиций · 23 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВодяной насос
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8ES-12420-02-00Помпа охлаждения в сбореПо схеме: 1 шт.
8ES-12422-00-00Крышка помпы охлажденияПо схеме: 1 шт.
8ES-12427-00-00Прокладка крышки помпыПо схеме: 1 шт.
8ES-12438-00-00Уплотнение механическоеПо схеме: 1 шт.
933-06000-06-00ПодшипникПо схеме: 1 шт.
933-06000-04-00ПодшипникПо схеме: 1 шт.
93102-10207-00Сальник (SD 10-21-5 HS)По схеме: 1 шт. · 10-21-5 HS
8ES-12450-00-00Вал с крыльчаткойПо схеме: 1 шт.
999-99038-53-00Вал крыльчаткиПо схеме: 1 шт.
98507-06016-00ВинтПо схеме: 3 шт.
8ES-12459-00-00Gear, Impeller ShaftПо схеме: 1 шт.
93604-16092-00ШтифтПо схеме: 1 шт.
99001-08600-00Кольцо стопорноеПо схеме: 2 шт.
8ES-12435-00-00ПрокладкаПо схеме: 1 шт.
8ES-12434-00-00ПрокладкаПо схеме: 1 шт.
99530-08012-00ВтулкаПо схеме: 2 шт.
91317-06040-00БолтПо схеме: 4 шт.
913-17060-25-00БолтПо схеме: 3 шт.
8ES-12436-00-00Gear, DriveПо схеме: 1 шт.
933-06000-06-00ПодшипникПо схеме: 1 шт.
933-06000-04-00ПодшипникПо схеме: 1 шт.
93420-26077-00Кольцо стопорноеПо схеме: 1 шт.
