8FU-24111-00-00Бак топливныйПо схеме: 1 шт.

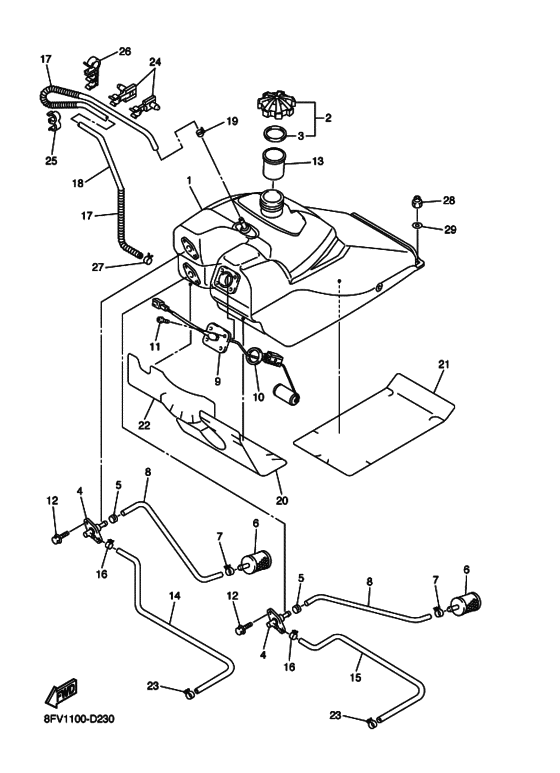

Схема узла
29 позиций · 44 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТопливный бак
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FJ-24111-00-00Бак топливныйПо схеме: 1 шт.
8FG-24610-00-00Крышка бака топливного с прокладкойПо схеме: 1 шт.
8FG-24610-01-00Крышка бакаПо схеме: 1 шт.
8FG-24641-00-00ПрокладкаПо схеме: 1 шт.
8HV-24641-00-00Прокладка крышкиПо схеме: 1 шт.
8CR-24301-00-00Штуцер топливозаборникаПо схеме: 2 шт.
8CR-24301-01-00Штуцер топливозаборникаПо схеме: 2 шт.
90468-04092-00ХомутПо схеме: 2 шт.
8H5-24560-00-00ФильтрПо схеме: 2 шт.
90467-11032-00ХомутПо схеме: 2 шт.
90467-11044-00ХомутПо схеме: 2 шт.
8FA-24335-00-00Трубка топливозаборникаПо схеме: 2 шт.
8FA-24335-01-00По схеме: 2 шт.
8FG-85752-00-00Датчик уровня топливаПо схеме: 1 шт.
8FG-85752-01-00Sender Unit Assy, Fuel MeterПо схеме: 1 шт.
8FG-85752-02-00По схеме: 1 шт.
93210-41041-00Кольцо уплотнительноеПо схеме: 1 шт.
98907-05008-00ВинтПо схеме: 4 шт.
90105-060A6-00БолтПо схеме: 4 шт.
958-17060-16-00БолтПо схеме: 4 шт.
8FG-24114-00-00Трубка заливной горловиныПо схеме: 1 шт.
8FA-24311-00-00ТрубкаПо схеме: 1 шт.
8ET-24311-00-00Pipe, Fuel 1По схеме: 1 шт.
8FA-24311-10-00ТрубкаПо схеме: 1 шт.
8ET-24311-10-00Pipe, Fuel 1По схеме: 1 шт.
90467-11032-00ХомутПо схеме: 2 шт.
90467-11044-00ХомутПо схеме: 2 шт.
90501-08668-00Трубка защитнаяПо схеме: 2 шт.
91A20-05115-00Трубка виниловаяПо схеме: 1 шт.
91A20-05145-00Трубка виниловаяПо схеме: 1 шт.
90468-02078-00ХомутПо схеме: 1 шт.
8FA-24141-00-00Защита бакаПо схеме: 1 шт.
8FA-24141-10-00Защита бакаПо схеме: 1 шт.
8FA-2416F-00-00Изоляция бакаПо схеме: 1 шт.
90467-11032-00ХомутПо схеме: 2 шт.
90467-11044-00ХомутПо схеме: 2 шт.
90464-09015-00СкобаПо схеме: 2 шт.
90464-13194-00СкобаПо схеме: 1 шт.
90464-16010-00СкобаПо схеме: 1 шт.
90467-09026-00ХомутПо схеме: 1 шт.
95707-08300-00ГайкаПо схеме: 2 шт.
957-17083-00-00ГайкаПо схеме: 2 шт.
90201-08784-00ШайбаПо схеме: 2 шт.
