8FU-47331-00-00РычагПо схеме: 1 шт.

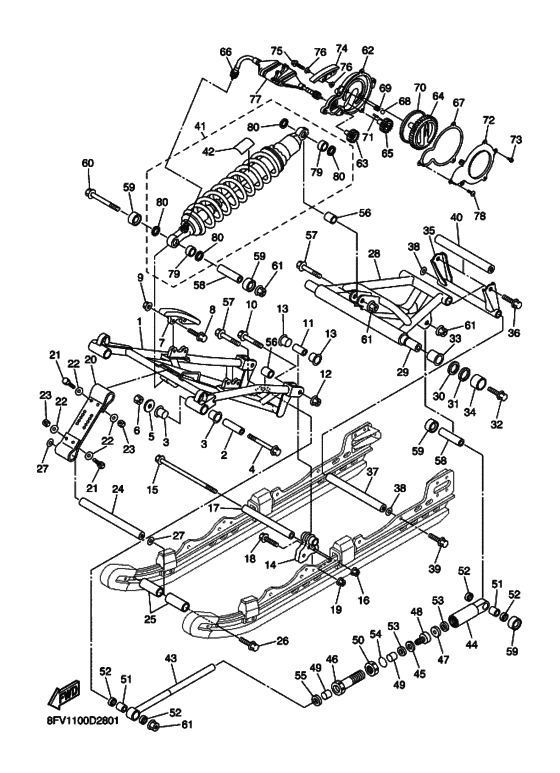

Схема узла
80 позиций · 104 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска & Амортизатор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
999-99037-74-00Arm, Pivot 1По схеме: 1 шт.
90387-10035-00ХомутПо схеме: 2 шт.
90386-19001-00ВтулкаПо схеме: 4 шт.
90105-10454-00БолтПо схеме: 2 шт.
90201-104A7-00ШайбаПо схеме: 2 шт.
90201-105H3-00ШайбаПо схеме: 2 шт.
90185-10060-00Гайка самоконтрящаясяПо схеме: 2 шт.
8F3-47422-01-00Слайдер верхнийПо схеме: 2 шт.
95827-06020-00БолтПо схеме: 4 шт.
95817-06020-00БолтПо схеме: 4 шт.
956-07062-00-00ГайкаПо схеме: 4 шт.
95604-06200-00ГайкаПо схеме: 4 шт.
95817-10055-00БолтПо схеме: 2 шт.
90387-10033-00ХомутПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
90386-15001-00ВтулкаПо схеме: 4 шт.
8FU-47415-00-00КреплениеПо схеме: 2 шт.
8FU-47415-10-00КреплениеПо схеме: 2 шт.
90105-08346-00БолтПо схеме: 1 шт.
95607-08200-00ГайкаПо схеме: 1 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 1 шт.
90387-08034-00ХомутПо схеме: 1 шт.
95817-08025-00БолтПо схеме: 2 шт.
95607-08200-00ГайкаПо схеме: 2 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 2 шт.
8FU-47495-00-00Ограничитель хода подвески (ремень)По схеме: 1 шт.
97007-06025-00БолтПо схеме: 4 шт.
970-17060-25-00БолтПо схеме: 4 шт.
90201-06747-00ШайбаПо схеме: 8 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
8FU-47485-00-00ВалПо схеме: 1 шт.
90387-20024-00ХомутПо схеме: 2 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
90201-10126-00ШайбаПо схеме: 2 шт.
90201-102G9-00ШайбаПо схеме: 2 шт.
8FU-47332-00-00РычагПо схеме: 1 шт.
8FU-47332-13-00Pivot Arm 2По схеме: 1 шт.
8FU-47332-10-00РычагПо схеме: 1 шт.
8FU-47475-00-00ВалПо схеме: 1 шт.
90201-251G8-00ШайбаПо схеме: 2 шт.
90201-250T6-00ШайбаПо схеме: 2 шт.
90105-103A1-00БолтПо схеме: 2 шт.
901-09107-71-00БолтПо схеме: 2 шт.
903-81281-08-00ВтулкаПо схеме: 2 шт.
90387-25005-00ВтулкаПо схеме: 2 шт.
8FU-47417-00-00КреплениеПо схеме: 1 шт.
8FU-47417-11-00Крепление 3По схеме: 1 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
8FU-47485-00-00ВалПо схеме: 1 шт.
902-01101-36-00ШайбаПо схеме: 2 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
8FU-47486-00-00ВалПо схеме: 1 шт.
8FU-47480-00-00Амортизатор с пружинойПо схеме: 1 шт.
4AA-22259-60-00Наклейка предупредительнаяПо схеме: 1 шт.
8FU-4745A-00-00ТягаПо схеме: 1 шт.
8FU-4745C-00-00ТягаПо схеме: 1 шт.
8FU-4745C-10-00ТягаПо схеме: 1 шт.
90202-16229-00ШайбаПо схеме: 1 шт.
8FU-4745B-00-00ТягаПо схеме: 1 шт.
8FU-47384-00-00Шайба (L=7.5)По схеме: 1 шт.
8FU-47384-10-00Шайба (L=5.0)По схеме: 1 шт. · AP
8FU-47384-20-00Шайба (L=10)По схеме: 1 шт. · AP
8FU-4745D-00-00УпорПо схеме: 1 шт.
90384-16251-00Втулка биметаллическаяПо схеме: 2 шт.
8FU-47368-00-00ГайкаПо схеме: 1 шт.
8JA-47368-00-00ГайкаПо схеме: 1 шт.
93315-31758-00ПодшипникПо схеме: 2 шт.
931-09170-71-00СальникПо схеме: 4 шт.
8FU-47466-00-00ШайбаПо схеме: 2 шт.
93210-347A6-00Кольцо уплотнительноеПо схеме: 1 шт.
C68-43822-00-00УплотнениеПо схеме: 1 шт.
90387-1012A-00ВтулкаПо схеме: 2 шт.
95817-10045-00БолтПо схеме: 2 шт.
90387-10034-00ХомутПо схеме: 2 шт.
8FU-47341-00-00ШайбаПо схеме: 4 шт.
95817-10070-00БолтПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 4 шт.
8FU-474A1-00-00Корпус регулятораПо схеме: 1 шт.
8FU-474A2-00-00Gear, DriveПо схеме: 1 шт.
8FU-474A3-00-00Ручка регулятораПо схеме: 1 шт.
8FU-474A4-00-00Gear, StopperПо схеме: 1 шт.
8FU-474A5-00-00Кабель регулятораПо схеме: 1 шт.
8FU-474A6-00-00ПрокладкаПо схеме: 1 шт.
93501-04011-00ШарикПо схеме: 2 шт.
90501-06M35-00ПружинаПо схеме: 2 шт.
8FU-474A7-00-00УплотнениеПо схеме: 1 шт.
93603-12007-00ШтифтПо схеме: 1 шт.
8FU-47467-00-00ПластинаПо схеме: 1 шт.
985-07050-10-00ВинтПо схеме: 3 шт.
985-17050-10-00ВинтПо схеме: 3 шт.
8FU-47441-00-00СлайдерПо схеме: 1 шт.
8FU-47441-11-00УплотнениеПо схеме: 1 шт.
90105-06557-00БолтПо схеме: 2 шт.
95817-06020-00БолтПо схеме: 2 шт.
90387-07717-00ВтулкаПо схеме: 4 шт.
8FU-47445-00-00ЗащитаПо схеме: 1 шт.
8FU-47445-01-00ЗащитаПо схеме: 1 шт.
90149-06280-00ВинтПо схеме: 3 шт.
93315-31758-00ПодшипникПо схеме: 2 шт.
931-09170-71-00СальникПо схеме: 4 шт.
