8CJ-14100-10-00Карбюратор в сбореПо схеме: 1 шт.

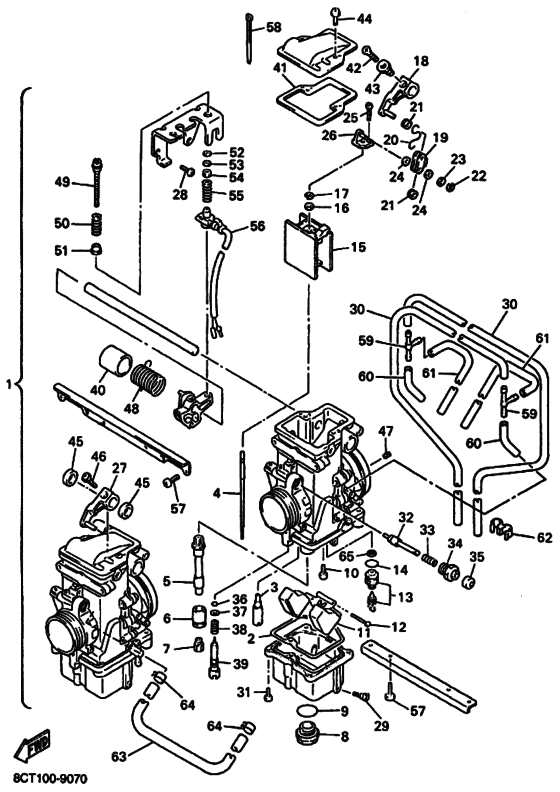

Схема узла
65 позиций · 99 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКарбюратор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AY-14147-00-00Кольцо уплотнительноеПо схеме: 2 шт.
3H1-14142-45-00Жиклёр (#45)По схеме: 2 шт. · # 45; STD
3H1-14142-50-00Жиклёр (#50)По схеме: 2 шт. · # 50; AP
8CA-14116-A3-00ИглаПо схеме: 2 шт.
8AY-14141-56-00РаспылительПо схеме: 2 шт.
8CA-14194-00-00КольцоПо схеме: 2 шт.
3G2-1423E-60-00Жиклёр главный (#151.3)По схеме: 2 шт. · STD
3G2-14231-28-00Жиклёр главный (#140)По схеме: 2 шт. · AP
3G2-14231-29-00Жиклёр главный (#145)По схеме: 2 шт. · AP
3G2-14231-30-00Жиклёр главный (#150)По схеме: 2 шт. · AP
3G2-14231-30-A0Жиклёр главный (#150)По схеме: 2 шт. · AP
3G2-14231-31-00Жиклёр главный (#155)По схеме: 2 шт. · AP
3G2-1423A-79-00Жиклёр главный (#142.5)По схеме: 2 шт. · AP
3G2-1423A-80-00Жиклёр главный (#147.5)По схеме: 2 шт. · AP
3G2-1423A-80-A0Жиклёр главный (#147.5)По схеме: 2 шт. · AP
3G2-1423A-81-00Жиклёр главный (#152.5)По схеме: 2 шт. · AP
3G2-1423E-55-00Жиклёр главный (#138.8)По схеме: 2 шт. · AP
3G2-1423E-56-00Жиклёр главный (#141.3)По схеме: 2 шт. · AP
3G2-1423E-57-00Жиклёр главный (#143.8)По схеме: 2 шт. · AP
3G2-1423E-58-00Жиклёр главный (#146.3)По схеме: 2 шт. · AP
3G2-1423E-59-00Жиклёр главный (#148.8)По схеме: 2 шт. · AP
3G2-1423E-61-00Жиклёр главный (#153.8)По схеме: 2 шт. · AP
3G2-1423E-62-00Жиклёр главный (#156.3)По схеме: 2 шт. · AP
500-14115-00-00ПробкаПо схеме: 2 шт.
558-14147-00-00Кольцо уплотнительноеПо схеме: 2 шт.
2LN-14565-00-00ВинтПо схеме: 2 шт.
8AY-14185-10-00ПоплавокПо схеме: 2 шт.
537-14186-00-00Ось поплавкаПо схеме: 2 шт.
1AE-14190-15-00Клапан запорныйПо схеме: 2 шт.
8F2-14147-00-00Кольцо уплотнительноеПо схеме: 2 шт.
8CJ-14112-30-00ЗаслонкаПо схеме: 2 шт.
8AB-14227-00-00Шайба (0.4 мм)По схеме: 2 шт.
256-14919-00-00СтопорПо схеме: 2 шт.
8CW-14905-00-00РычагПо схеме: 1 шт.
8AY-14243-00-00ПластинаПо схеме: 2 шт.
8CD-14137-00-00СкобаПо схеме: 2 шт.
8CC-14918-00-00КольцоПо схеме: 4 шт.
3MA-14937-00-00СтопорПо схеме: 2 шт.
620-14198-00-00ПрокладкаПо схеме: 2 шт.
3GF-14126-00-00Шайба-прокладкаПо схеме: 4 шт.
8CC-14216-00-00ВинтПо схеме: 4 шт.
8CD-14188-00-00РазъемПо схеме: 2 шт.
8CW-14905-10-00РычагПо схеме: 1 шт.
98502-05010-00ВинтПо схеме: 2 шт.
985-17050-10-00ВинтПо схеме: 2 шт.
97885-05010-00ВинтПо схеме: 2 шт.
3FV-14191-00-00Винт (пробка слива)По схеме: 2 шт.
8CJ-14348-00-00ТрубкаПо схеме: 2 шт.
98502-04014-00ВинтПо схеме: 8 шт.
98580-04014-00ВинтПо схеме: 8 шт.
8CW-14171-00-00Поршень ускорителяПо схеме: 2 шт.
256-14135-00-00Пружина ускорителяПо схеме: 2 шт.
1FN-14174-00-00КолпачокПо схеме: 2 шт.
302-14173-00-00КолпачокПо схеме: 2 шт.
3H1-14147-00-00Кольцо уплотнительноеПо схеме: 2 шт.
3H1-14962-00-00ШайбаПо схеме: 2 шт.
5K7-14134-00-00ПружинаПо схеме: 2 шт.
89A-14565-00-00Винт регулировочныйПо схеме: 2 шт.
8AY-14265-00-00ВтулкаПо схеме: 1 шт.
8AY-14199-00-00Прокладка крышкиПо схеме: 2 шт.
98702-05018-00ВинтПо схеме: 1 шт.
98703-05018-00Screw, Flat Head (98701-05018По схеме: 1 шт.
98701-05018-00ВинтПо схеме: 1 шт.
8AY-14918-00-00Втулка резьбоваяПо схеме: 1 шт.
97602-04108-00ВинтПо схеме: 4 шт.
97607-04108-00Винт с шайбойПо схеме: 4 шт.
583-14264-00-00ВтулкаПо схеме: 2 шт.
97602-05116-00ВинтПо схеме: 1 шт.
98507-05016-00ВинтПо схеме: 1 шт.
97885-05016-00ВинтПо схеме: 1 шт.
239-14172-08-00Жиклёр (0.8)По схеме: 2 шт. · 0.8; STD
239-14172-06-00Жиклёр (0.6)По схеме: 2 шт. · 0.6; AP
8CJ-14275-00-00ПружинаПо схеме: 1 шт.
8CC-14122-00-00Винт регулировочныйПо схеме: 1 шт.
2J2-14133-00-00ПружинаПо схеме: 1 шт.
8X0-14500-00-00ПружинаПо схеме: 1 шт.
89A-14265-00-00ВтулкаПо схеме: 1 шт.
8X0-14184-00-00КольцоПо схеме: 1 шт.
22F-14117-00-00ШайбаПо схеме: 1 шт.
1UF-14952-00-00ШайбаПо схеме: 1 шт.
902-01053-28-00Washer, PlateПо схеме: 1 шт.
89A-14594-00-00ГайкаПо схеме: 1 шт.
89A-24529-00-00ПружинаПо схеме: 1 шт.
8X0-14133-00-00ПружинаПо схеме: 1 шт.
87S-8259A-00-00ВыключательПо схеме: 1 шт.
87S-8259A-01-00ВыключательПо схеме: 1 шт.
98502-05014-00ВинтПо схеме: 8 шт.
985-80050-14-00ВинтПо схеме: 8 шт.
97885-05016-00ВинтПо схеме: 8 шт.
35H-14139-00-00Хомут пластмассовыйПо схеме: 3 шт.
4N0-14251-00-00ШтуцерПо схеме: 2 шт.
8CH-14348-00-00ТрубкаПо схеме: 2 шт.
89A-14987-00-00ПатрубокПо схеме: 2 шт.
87M-14137-00-00СкобаПо схеме: 1 шт.
8CJ-14348-10-00ТрубкаПо схеме: 1 шт.
90467-10035-00ХомутПо схеме: 2 шт.
90467-10039-00ХомутПо схеме: 2 шт.
1J7-14994-00-00Сетка фильтрующаяПо схеме: 1 шт.
