8CV-23710-00-00ЛыжаПо схеме: 2 шт.

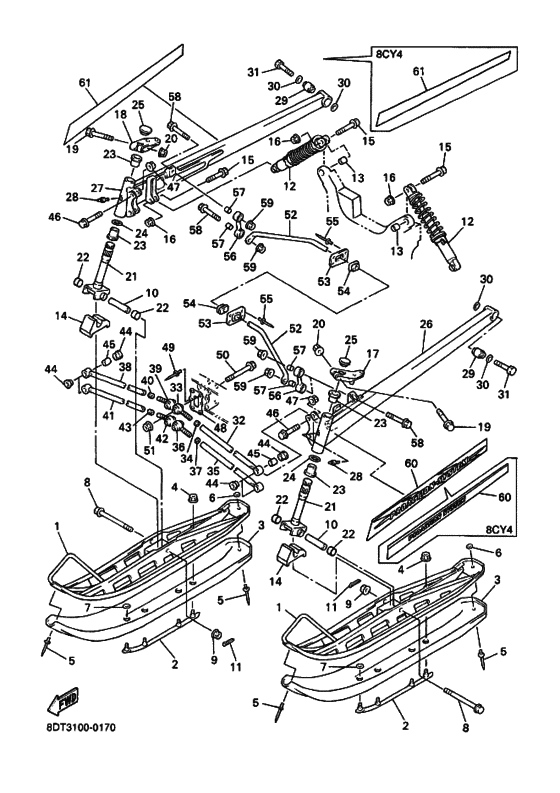

Схема узла
61 позиция · 82 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЛыжа & Передняя подвеска
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8CS-23731-00-00КонёкПо схеме: 2 шт.
8CV-23732-10-00Runner 2По схеме: 2 шт.
8CV-23732-11-BKSki SkinПо схеме: 2 шт.
95607-08200-00ГайкаПо схеме: 8 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 8 шт.
90267-48184-00ЗаклёпкаПо схеме: 4 шт.
902-01043-25-00ШайбаПо схеме: 2 шт.
90201-04027-00ШайбаПо схеме: 2 шт.
902-01044-R6-00ШайбаПо схеме: 2 шт.
90201-08020-00ШайбаПо схеме: 6 шт.
90105-10438-00БолтПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
90387-1012H-00ВтулкаПо схеме: 2 шт.
914-01200-20-00ШплинтПо схеме: 2 шт.
914-90200-25-00ШплинтПо схеме: 2 шт.
8CW-2376A-10-00Absorber Assy 1По схеме: 2 шт.
8CR-2376B-00-00ВтулкаПо схеме: 2 шт.
8CS-23743-00-00Подушка лыжи (ограничитель хода)По схеме: 2 шт.
90105-100A9-00БолтПо схеме: 4 шт.
90105-10030-00БолтПо схеме: 4 шт.
95817-10050-00БолтПо схеме: 4 шт.
956-07102-00-00ГайкаПо схеме: 4 шт.
8CR-23851-00-00Рычаг рулевой левыйПо схеме: 1 шт.
8CR-23852-00-00Рычаг рулевой правыйПо схеме: 1 шт.
95817-10055-00БолтПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
8CR-23853-02-00Стойка лыжиПо схеме: 2 шт.
8CR-23803-01-00Ось поворота лыжиПо схеме: 2 шт.
90384-16251-00Втулка биметаллическаяПо схеме: 4 шт.
90381-25115-00ВтулкаПо схеме: 4 шт.
90201-301G3-00ШайбаПо схеме: 2 шт.
8CR-23741-10-00ЗаглушкаПо схеме: 2 шт.
8CR-2382E-03-00Рычаг левыйПо схеме: 1 шт.
8CR-2382F-03-00Рычаг правыйПо схеме: 1 шт.
937-00060-04-00Штуцер для смазкиПо схеме: 2 шт.
93700-06M03-00Штуцер для смазкиПо схеме: 2 шт.
8CR-2516A-00-00ВтулкаПо схеме: 2 шт.
90201-120T5-00ШайбаПо схеме: 4 шт.
90101-12780-00БолтПо схеме: 2 шт.
901-01120-46-00Bolt(8Cj)По схеме: 2 шт.
8CR-2384E-02-00Arm, Control 1По схеме: 1 шт.
8CR-23823-01-00Наконечник тяги верхний левыйПо схеме: 1 шт.
8DN-23823-00-00Наконечник тяги левый верхнийПо схеме: 1 шт.
95317-12600-00ГайкаПо схеме: 1 шт.
95337-12600-00ГайкаПо схеме: 1 шт.
8CR-2384F-02-00Рычаг нижнийПо схеме: 1 шт.
8CR-23832-00-00Наконечник тяги нижний левыйПо схеме: 1 шт.
8DN-23832-00-00Наконечник тяги левый нижнийПо схеме: 1 шт.
95314-14600-00ГайкаПо схеме: 1 шт.
8CR-2384E-02-00Arm, Control 1По схеме: 1 шт.
8CR-23823-01-00Наконечник тяги верхний левыйПо схеме: 1 шт.
8DN-23823-00-00Наконечник тяги левый верхнийПо схеме: 1 шт.
95317-12600-00ГайкаПо схеме: 1 шт.
95337-12600-00ГайкаПо схеме: 1 шт.
8CR-2384F-02-00Рычаг нижнийПо схеме: 1 шт.
8CR-23832-00-00Наконечник тяги нижний левыйПо схеме: 1 шт.
8DN-23832-00-00Наконечник тяги левый нижнийПо схеме: 1 шт.
95314-14600-00ГайкаПо схеме: 1 шт.
90381-17110-00ВтулкаПо схеме: 8 шт.
90387-1009K-00ВтулкаПо схеме: 4 шт.
90105-100A9-00БолтПо схеме: 4 шт.
90105-10030-00БолтПо схеме: 4 шт.
95817-10050-00БолтПо схеме: 4 шт.
956-07102-00-00ГайкаПо схеме: 4 шт.
8DF-23779-00-00ПрокладкаПо схеме: 1 шт.
90267-48057-00ЗаклёпкаПо схеме: 2 шт.
90105-121A8-00БолтПо схеме: 4 шт.
901-05124-A2-00Bolt, FlangeПо схеме: 4 шт.
956-07122-00-00ГайкаПо схеме: 4 шт.
8CW-2386E-00-00СтабилизаторПо схеме: 1 шт.
8CR-2386H-00-00Крышка стабилизатораПо схеме: 2 шт.
8CW-2386G-00-00ВтулкаПо схеме: 4 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 8 шт.
8CR-2385L-00-00Наконечник стабилизатораПо схеме: 2 шт.
90387-087L3-00ВтулкаПо схеме: 4 шт.
90105-08345-00БолтПо схеме: 4 шт.
95817-08040-00БолтПо схеме: 4 шт.
95607-08200-00ГайкаПо схеме: 4 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 4 шт.
8CY-77371-00-00НаклейкаПо схеме: 1 шт. · 15
8CY-77372-00-00НаклейкаПо схеме: 1 шт. · 16
