8CH-17605-10-00ГрузикПо схеме: 3 шт. · UR

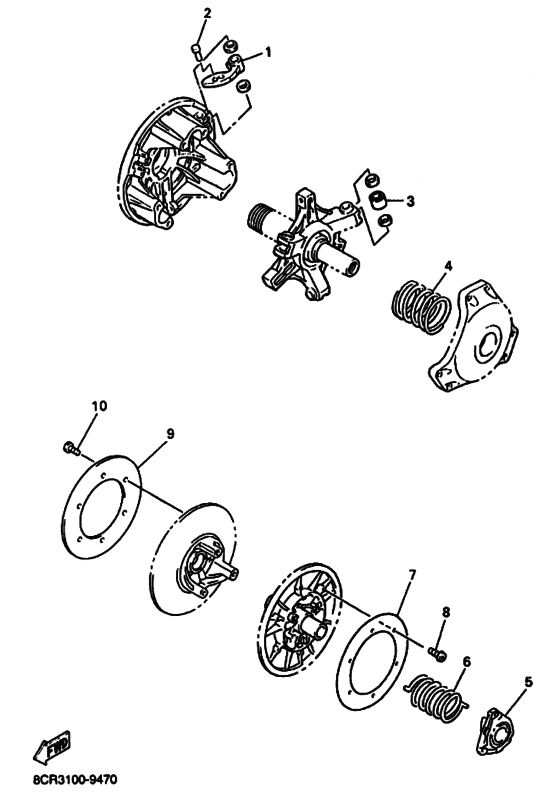

Схема узла
10 позиций · 63 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуОпциональная настройка вариатора
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8CR-17605-10-00ГрузикПо схеме: 3 шт. · UR
8DF-17605-10-00ГрузикПо схеме: 3 шт. · UR
8DG-17605-00-00Крепление 2По схеме: 3 шт. · UR
8DJ-17605-00-00ГрузикПо схеме: 3 шт. · UR
8DN-17605-10-00ГрузикПо схеме: 3 шт. · UR
8CR-17624-00-00Ролик вариатораПо схеме: 3 шт. · UR
8CR-17624-10-00РоликПо схеме: 3 шт. · UR
8CR-17624-20-00Ролик вариатораПо схеме: 3 шт. · UR
8CR-17624-30-00РоликПо схеме: 3 шт. · UR
90261-06015-00Заклёпка (сталь 10.3)По схеме: 3 шт. · UR
90261-06017-00Заклёпка (сталь 11.3 мм)По схеме: 3 шт. · UR
90261-06019-00Заклёпка (сталь 13.3 мм)По схеме: 3 шт. · UR
90261-06028-00Заклёпка (алюминий 10.3)По схеме: 3 шт. · UR
902-61060-33-00Заклёпка (сталь 17.2)По схеме: 3 шт. · UR
90261-06034-00Заклёпка (сталь 13.9)По схеме: 3 шт. · UR
90501-481J1-00Пружина (SL-BL-SL)По схеме: 1 шт. · UR (SL-BL-SL)
90501-487G8-00ПружинаПо схеме: 1 шт. · UR (GOLD)
90501-507G2-00Пружина (GO-BL-GO)По схеме: 1 шт. · UR (GO-BL-GO)
90501-507G7-00ПружинаПо схеме: 1 шт. · UR (R-GR-R)
90501-521J6-00Пружина (14.7 N/MM, золотисто-розовая)По схеме: 1 шт. · UR (GO-P-GO)
90501-524G4-00ПружинаПо схеме: 1 шт. · UR (R-Y-R)
90501-524G5-00ПружинаПо схеме: 1 шт. · UR (GO-Y-GO)
90501-525J8-00ПружинаПо схеме: 1 шт. · UR (BL-P-BL)
90501-526G4-00ПружинаПо схеме: 1 шт. · UR (BL-GO-BL)
90501-526J9-00ПружинаПо схеме: 1 шт. · UR (R-P-R)
90501-527G1-00ПружинаПо схеме: 1 шт. · UR (R-BL-R)
90501-550J8-00Пружина (22 N/MM, стандартная, белая)По схеме: 1 шт. · UR (WH-P-WH)
90501-553G0-00Пружина (2.0KG/MM)По схеме: 1 шт. · UR (BL-Y-BL)
90501-553G6-00ПружинаПо схеме: 1 шт. · UR (WH-Y-WH)
90501-555J9-00ПружинаПо схеме: 1 шт. · UR (WH-SL-WH)
90501-556G5-00Пружина (WH-BL-WH)По схеме: 1 шт. · UR (WH-BL-WH)
90501-556G6-00Пружина (BLUE)По схеме: 1 шт. · UR (BLUE)
90501-556G7-00Пружина (Y-BL-Y)По схеме: 1 шт. · UR (Y-BL-Y)
90501-557G5-00ПружинаПо схеме: 1 шт. · UR (Y-GO-Y)
90501-557G6-00ПружинаПо схеме: 1 шт. · UR (WH-GO-WH)
90501-581J7-00Пружина (YELLOW)По схеме: 1 шт. · UR (YELLOW)
90501-582J1-00Пружина (24.5 N/MM, жёлтая)По схеме: 1 шт. · UR (Y-P-Y)
90501-585J3-00ПружинаПо схеме: 1 шт. · UR (GR-P-GR)
90501-586J0-00ПружинаПо схеме: 1 шт. · UR (Y-SL-Y)
90501-602J0-00Пружина (29.4 N/MM, розовая)По схеме: 1 шт. · UR (PINK)
90501-604G0-00ПружинаПо схеме: 1 шт. · UR (P-Y-P)
90501-605G7-00ПружинаПо схеме: 1 шт. · UR (GR-Y-GR)
90501-605J5-00ПружинаПо схеме: 1 шт. · UR (OR-P-OR)
90501-606G9-00Пружина (P-BL-P)По схеме: 1 шт. · UR (P-BL-P)
90501-607G0-00ПружинаПо схеме: 1 шт. · UR (GR-BL-GR)
90501-607G3-00ПружинаПо схеме: 1 шт. · UR (P-GO-P)
90501-607G4-00ПружинаПо схеме: 1 шт. · UR (GR-GO-GR)
8BV-17604-11-00Основание пружиныПо схеме: 1 шт. · UR
8BV-17604-31-00Основание пружиныПо схеме: 1 шт. · UR
8BV-17604-51-00Основание пружиныПо схеме: 1 шт. · UR
8BV-17604-71-00Основание пружиныПо схеме: 1 шт. · UR
8BV-17604-91-00Основание пружиныПо схеме: 1 шт. · UR
90508-500B1-00Пружина (коричневая)По схеме: 1 шт. · UR (BROWN)
90508-536A9-00Пружина (красная)По схеме: 1 шт. · UR (RED)
90508-556A2-00Пружина (зелёная)По схеме: 1 шт. · UR (GREEN)
90508-556A7-00Пружина (серебристая)По схеме: 1 шт. · UR (SILVER)
8CM-17665-00-00ПластинаПо схеме: 1 шт. · UR
90150-05040-00ВинтПо схеме: 6 шт. · UR
985-07050-08-00ВинтПо схеме: 6 шт. · UR
8CM-17675-00-00ПластинаПо схеме: 1 шт. · UR
90150-05040-00ВинтПо схеме: 6 шт. · UR
985-07050-08-00ВинтПо схеме: 6 шт. · UR
