84M-15710-01-00Стартер ручной в сбореПо схеме: 1 шт.

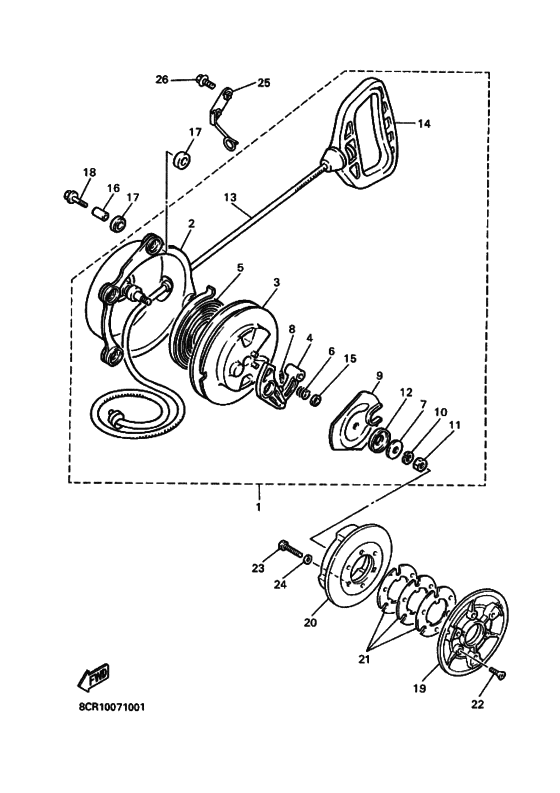

Схема узла
26 позиций · 34 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуПривод стартера
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
82M-15711-00-00Корпус стартераПо схеме: 1 шт.
8F3-15714-01-00Катушка намотки шнура стартераПо схеме: 1 шт.
8F3-15741-01-00Собачка стартераПо схеме: 1 шт.
8F3-15713-01-00Пружина возвратнаяПо схеме: 1 шт.
8F3-15715-00-00ПружинаПо схеме: 1 шт.
8F3-15739-01-00ШайбаПо схеме: 1 шт.
8F3-15734-00-00Пружина возврата собачкиПо схеме: 1 шт.
82M-15716-00-00ПластинаПо схеме: 1 шт.
92901-06100-00Шайба гровернаяПо схеме: 1 шт.
929-95061-00-00ШайбаПо схеме: 1 шт.
95301-06700-00ГайкаПо схеме: 1 шт.
9538R-06700-00ГайкаПо схеме: 1 шт.
953-80067-00-00ГайкаПо схеме: 1 шт.
8G5-15739-00-00ШайбаПо схеме: 1 шт.
8F3-15751-00-00Шнур стартера ручногоПо схеме: 1 шт.
89A-15751-00-00Шнур стартераПо схеме: 1 шт.
8F3-15755-00-00Ручка стартераПо схеме: 1 шт.
82M-15779-00-00ЗаглушкаПо схеме: 1 шт.
90387-063E9-00ВтулкаПо схеме: 4 шт.
90385-12036-00ВтулкаПо схеме: 8 шт.
90119-06211-00Болт с шайбойПо схеме: 4 шт.
8CA-12618-00-00Шкив стартераПо схеме: 1 шт.
8CA-15723-00-00Чашка зацепления собачкиПо схеме: 1 шт.
8CA-15721-00-00Шайба (0.5 мм)По схеме: 1 шт. · 0.5MM; UR UN
8CA-15722-00-00Шайба (1.0 мм)По схеме: 1 шт. · 1.0MM; UR UN
8CA-15721-00-00Шайба (0.5 мм)По схеме: 1 шт. · 1.0MM; UR UN
98707-06016-00ВинтПо схеме: 3 шт.
97027-08030-00БолтПо схеме: 3 шт.
970-17080-30-00БолтПо схеме: 3 шт.
929-07086-00-00ШайбаПо схеме: 3 шт.
8CR-15758-00-00КрышкаПо схеме: 1 шт.
958-07060-12-00БолтПо схеме: 2 шт.
958-17060-12-00БолтПо схеме: 2 шт.
