8CR-12482-00-00ШлангПо схеме: 1 шт.

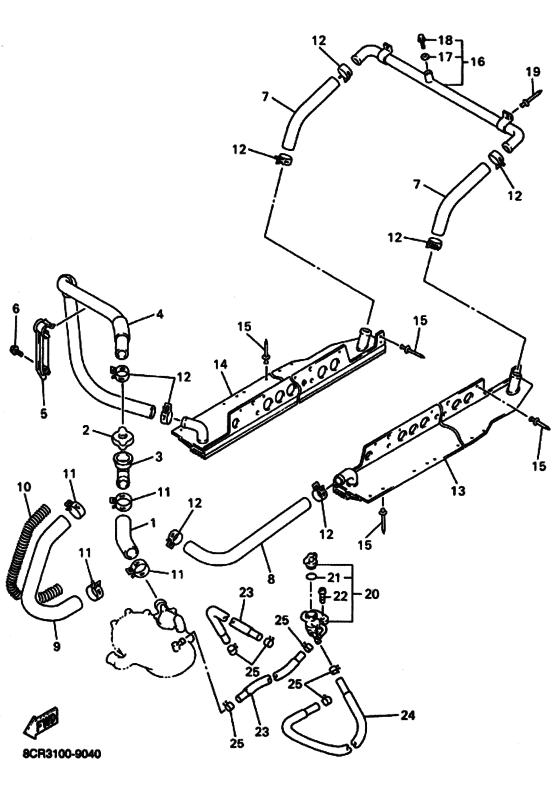

Схема узла
25 позиций · 28 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРадиатор & Патрубок системы охлаждения
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
22W-12462-00-00КрышкаПо схеме: 1 шт.
1B3-12462-00-00Крышка радиатораПо схеме: 1 шт.
4FL-12462-00-00Крышка радиатораПо схеме: 1 шт.
8CR-12591-00-00ПатрубокПо схеме: 1 шт.
8CR-12483-00-00ШлангПо схеме: 1 шт.
8CR-12491-00-00Крепление шлангаПо схеме: 1 шт.
958-07060-14-00БолтПо схеме: 1 шт.
95817-06014-00БолтПо схеме: 1 шт.
8CW-12484-00-00ШлангПо схеме: 2 шт.
8CR-12485-00-00ШлангПо схеме: 1 шт.
8CR-12476-00-00ШлангПо схеме: 1 шт.
90501-120K6-00ПружинаПо схеме: 1 шт.
90467-28046-00ХомутПо схеме: 4 шт.
90467-23067-00ХомутПо схеме: 8 шт.
8CW-1240E-03-00ТеплообменникПо схеме: 1 шт.
8CW-1240F-03-00ТеплообменникПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 50 шт.
8CR-1241A-01-00ТрубкаПо схеме: 1 шт.
90210-06006-00ШайбаПо схеме: 1 шт.
958-17060-16-00БолтПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 4 шт.
8CR-1249A-01-00КранПо схеме: 1 шт.
8CH-24534-00-00ПрокладкаПо схеме: 1 шт.
98907-06020-00ВинтПо схеме: 2 шт.
8CR-1243A-00-00ШлангПо схеме: 2 шт.
8CR-1243E-00-00ШлангПо схеме: 1 шт.
90467-11028-00ХомутПо схеме: 6 шт.
