8CR-21940-06-00Рама, передняя частьПо схеме: 1 шт.

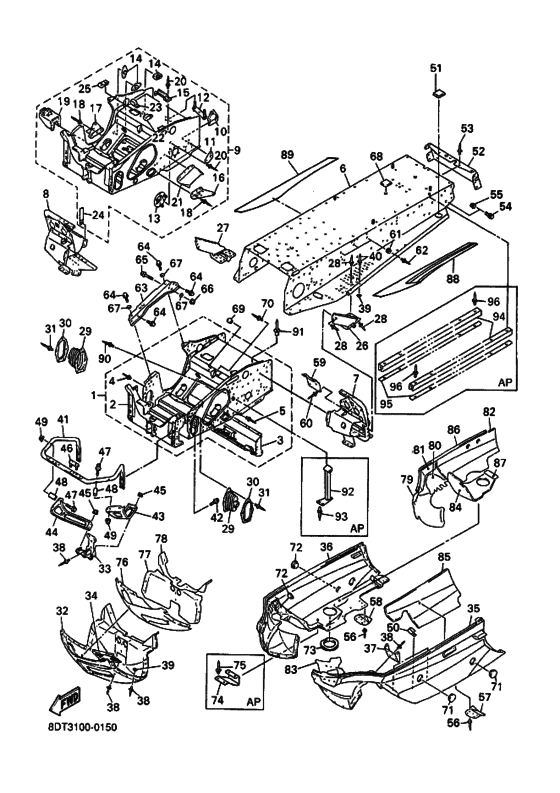

Схема узла
91 позиция · 118 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРама
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8CR-21940-05-00Рама, передняя частьПо схеме: 1 шт.
8CR-2191A-00-00Часть рамы переднейПо схеме: 1 шт.
8CR-2191A-02-00Часть рамы переднейПо схеме: 1 шт.
8CR-12440-03-00ТеплообменникПо схеме: 1 шт.
90267-48176-00Заклёпка (4.8X17 мм, жёлтая)По схеме: 30 шт. · UN
90267-48016-00Заклёпка (4.8X16.4 мм, жёлтая)По схеме: 30 шт. · UN
90267-48177-00Заклёпка (4.8X14 мм, жёлтая)По схеме: 50 шт. · UN
8CR-21950-06-00Рама, задняя частьПо схеме: 1 шт.
8CR-21960-08-00ПодножкаПо схеме: 1 шт.
8CR-21970-08-00Подножка праваяПо схеме: 1 шт.
8CR-W2195-03-00Комплект сборочныйПо схеме: 1 шт.
8CR-21943-01-00КреплениеПо схеме: 2 шт.
8CR-21953-00-00КреплениеПо схеме: 2 шт.
8CR-2196F-00-00КреплениеПо схеме: 1 шт.
8CR-21920-00-00УсилениеПо схеме: 1 шт.
8CR-21939-00-00Крепление редуктораПо схеме: 3 шт.
8CR-21939-01-00Крепление редуктораПо схеме: 3 шт.
8CR-21977-00-00СкобаПо схеме: 2 шт.
8CR-21917-00-00ПанельПо схеме: 1 шт.
8CR-21918-00-00ПанельПо схеме: 1 шт.
90267-48176-00Заклёпка (4.8X17 мм, жёлтая)По схеме: 4 шт.
90267-48016-00Заклёпка (4.8X16.4 мм, жёлтая)По схеме: 4 шт.
8CR-2194J-00-00Крепление глушителяПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 1 шт. · UR UN(QTY:150)
90267-47197-00Заклёпка (4.7X19.5 мм серебристая)По схеме: 1 шт. · UR UN(QTY:10)
8CR-2198G-00-00КрышкаПо схеме: 1 шт.
90461-05003-00СкобаПо схеме: 2 шт.
90461-08113-00СкобаПо схеме: 2 шт.
90461-06142-00СкобаПо схеме: 1 шт.
90462-05059-00СкобаПо схеме: 1 шт.
904-62102-36-00ClampПо схеме: 1 шт.
90462-05061-00СкобаПо схеме: 1 шт.
90461-10148-00СкобаПо схеме: 1 шт.
8DF-21941-00-00ПатрубокПо схеме: 1 шт.
8DF-21951-00-00ПатрубокПо схеме: 1 шт.
90269-07080-00ЗаклёпкаПо схеме: 16 шт.
8CR-2198F-00-00Уплотнение рулевой тягиПо схеме: 2 шт.
8CR-2195E-00-00ПластинаПо схеме: 2 шт.
90267-48165-00ЗаклёпкаПо схеме: 10 шт.
90267-47197-00Заклёпка (4.7X19.5 мм серебристая)По схеме: 10 шт.
8CR-21912-01-00ПанельПо схеме: 1 шт.
8CR-23788-11-00ПластинаПо схеме: 1 шт. · UP
8CR-77128-00-00КреплениеПо схеме: 1 шт.
8CR-2196A-02-00Подрамник левыйПо схеме: 1 шт.
8CR-2196A-03-00Подрамник левыйПо схеме: 1 шт.
8CR-2196E-02-00Подрамник правыйПо схеме: 1 шт.
8CR-2196E-03-00Подрамник правыйПо схеме: 1 шт.
8CR-21972-00-00Крепление защитыПо схеме: 1 шт.
90267-48141-00ЗаклёпкаПо схеме: 39 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 39 шт.
90201-05033-00ШайбаПо схеме: 18 шт.
90267-47187-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 14 шт.
8CR-77512-00-00Крепление переднееПо схеме: 1 шт.
95807-08020-00БолтПо схеме: 4 шт.
958-17080-20-00БолтПо схеме: 4 шт.
8CR-21949-10-00Крепление переднееПо схеме: 1 шт.
8CR-21959-10-00Крепление переднего бампераПо схеме: 1 шт.
95607-08200-00ГайкаПо схеме: 4 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 4 шт.
8CR-2196M-00-00КреплениеПо схеме: 2 шт.
95807-08040-00БолтПо схеме: 4 шт.
95817-08040-00БолтПо схеме: 4 шт.
90387-0810F-00ВтулкаПо схеме: 4 шт.
957-07085-00-00ГайкаПо схеме: 4 шт.
90179-08491-00ГайкаПо схеме: 4 шт.
90465-08146-00СкобаПо схеме: 3 шт.
90465-06376-00СкобаПо схеме: 3 шт.
8CR-2198J-00-00КрышкаПо схеме: 2 шт.
8CR-21923-02-00УсилениеПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 7 шт.
95027-08016-00БолтПо схеме: 4 шт.
957-07085-00-00ГайкаПо схеме: 4 шт.
90179-08491-00ГайкаПо схеме: 4 шт.
90267-48141-00ЗаклёпкаПо схеме: 8 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 8 шт.
8CR-21978-00-00ЗащитаПо схеме: 1 шт.
8CR-2197B-00-00ЗащитаПо схеме: 1 шт.
8CR-21973-00-00ЗацепПо схеме: 1 шт.
90267-48169-00Заклёпка (4.8X14.1 мм чёрная)По схеме: 3 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 3 шт.
81K-2471F-00-00КнопкаПо схеме: 6 шт.
90267-40069-00ЗаклёпкаПо схеме: 6 шт.
90267-40135-00ЗаклёпкаПо схеме: 6 шт.
8CR-21921-01-00Усиление рамыПо схеме: 1 шт.
90105-10617-00БолтПо схеме: 6 шт.
958-17100-20-00БолтПо схеме: 6 шт.
95827-10065-00БолтПо схеме: 1 шт.
95817-10065-00БолтПо схеме: 1 шт.
957-07105-00-00ГайкаПо схеме: 1 шт.
90179-10394-00ГайкаПо схеме: 1 шт.
92907-10200-00ШайбаПо схеме: 3 шт.
8CR-2198J-00-00КрышкаПо схеме: 3 шт.
90338-10004-00PlugПо схеме: 2 шт.
90267-48177-00Заклёпка (4.8X14 мм, жёлтая)По схеме: 3 шт.
90338-44093-00PlugПо схеме: 3 шт.
90338-30256-00PlugПо схеме: 3 шт.
8DF-21998-00-00КронштейнПо схеме: 1 шт.
8DF-21998-10-00ПроставкаПо схеме: 1 шт.
8CS-2197C-00-00ЗащитаПо схеме: 1 шт. · AP
90267-48141-00ЗаклёпкаПо схеме: 4 шт. · AP
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 4 шт. · AP
8CR-77261-00-00УплотнениеПо схеме: 1 шт.
8CR-77262-00-00УплотнениеПо схеме: 1 шт.
8CR-77263-00-00УплотнениеПо схеме: 1 шт.
8CR-77264-00-00УплотнениеПо схеме: 1 шт.
8CR-77265-00-00УплотнениеПо схеме: 1 шт.
8CR-77266-00-00УплотнениеПо схеме: 1 шт.
8CR-77267-01-00УплотнениеПо схеме: 1 шт.
8CR-77268-00-00УплотнениеПо схеме: 1 шт.
8CR-77269-00-00УплотнениеПо схеме: 1 шт.
8CR-77271-00-00Damper, Noise 11По схеме: 1 шт. · 11
8CR-7717J-00-00УплотнениеПо схеме: 1 шт.
8CR-77165-00-00ОкантовкаПо схеме: 1 шт.
8CY-77351-00-00НаклейкаПо схеме: 1 шт.
8CY-77352-00-00НаклейкаПо схеме: 1 шт.
90267-48177-00Заклёпка (4.8X14 мм, жёлтая)По схеме: 6 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 2 шт.
